ハミングバード 305 フライトスタック – F722 FC 内蔵 ELRS + 80A 4in1 ESC 5インチから10インチのドローンに最適化 | 最大8S LiPoバッテリー対応 | パワーと耐久性に優れた設計 Hummingbird 305 スタックは、高度な制御と比類のないパワーを兼ね備えています。 このスタックは、本格的なフリースタイルおよび長距離ミッション向けに構築されており、高速F722 MCU、内蔵2.4GHz ExpressLRSダイバーシティレシーバー、BetaflightおよびiNAVファームウェアのフルサポートを備えたHummingbird 305フライトコントローラーを搭載しています。 TCXO発振器と気圧計を搭載し、高精度なGPSナビゲーションと自動帰還ミッションに対応しています。 Hummingbird 305 4in1 ESCと組み合わせることで、このパワーシステムは3～8セルLiPoバッテリーで 最大80A（10秒間連続）および100A（3秒間バースト）の電流をチャンネルごとに供給し、堅牢な保護機能と驚異的なパフォーマンスを実現します。 このESCは、ブラインドビアを備えた3オンス6層金メッキPCB、AT32F421 MCU、統合ゲートドライバー、そして3つの大型オンボードTVSダイオードを搭載しており、外付けサージ保護が不要です。 このスタックは、5 インチ、7 インチ、さらには 10 インチのドローンに最適で 、最高の信頼性、クリーンな配線、一貫した高電流パフォーマンスを提供します。 主な特徴 フライトコントローラー: Hummingbird 305 MCU: STM32F722 @ 216MHz TCXO発振器（デュアルアンテナ+LNA）を備えたExpressLRS 2.4GHzダイバーシティ受信機を内蔵 ファームウェアターゲット名（NewBeeDrone Diversity 2.4Ghz RX V2） ICM-42688 独立LDO搭載ジャイロ（BF4.6の外部クロックサンプリングによりジャイロノイズが低減し、安定性が向上します。） SPL06-001 気圧計 Blackbox 用 SD カード スロット（Class 10 MicroSD ≤32GB、Blackbox 用 4GB。FAT32。） BetaflightとiNAVをサポート 10V 2A + 5V 2A x2 BEC出力 アナログおよびデジタル VTX 対応 (DJI/HDZero/Walksnail) 標準30.5x30.5mmマウント ナノコーティング付き ESC: ハミングバード 305 4in1 80A 3-8S 連続電流: 80A/チャネル 10 秒、バースト: 100A 3 秒 電圧: 3～8S LiPo AM32ファームウェア対応（AT32F421 MCU + 統合ゲートドライバ） TVS: 3x 高容量 TVS ダイオード (合計ピーク電力 > 1.5kW) PCB: 3オンス銅、6層ブラインドビア金メッキ 7インチ/10インチビルド用のコーナーに追加のキャップパッド 30x30 厚型パワー+モーターパッド付きマウント ナノコーティング付き ユーザーガイド: https://cdn.shopify.com/s/files/1/1126/9610/files/Hummingbird_Stack_EN_Manual_14d7d313-2be4-49d5-9ff3-40f59ebbedf7.pdf?v=1758013869 Inavファームウェア: https://cdn.shopify.com/s/files/1/1126/9610/files/inav_8.0.1_HUMMINGBIRD_FC305_48192467-479e-4424-87b7-a52fea2eabdb.hex?v=1763858277 内容物 FC: 1x Hummingbird 305 フライトコントローラー F722 ICM42688、ダイバーシティ ELRS 2.4 レシーバー 30x30、2x 2.4G ELRS アンテナ (MHF3 コネクタ付き) 、5x グロメット、 1x DJI O3/O4 プラグアンドプレイ 6 ピンケーブル 100mm 、1x SH1.0 3Pin 100mm (アナログカメラ用) 、3x SH1.0 4Pin 100mm (UART ポート用) 、1x SH1.0 6Pin 100mm (HD VTX 用) 、3x 120mm シリコンワイヤー 4 色ケーブル 、1x SH1.0 8Pin 96mm (FC から ESC 用) ESC: 1x Hummingbird 305 4in1 ESC 80A 3-8S AM32 30x30、耐久性と信頼性のために構築、 5x グロメット 14AWG電源ケーブル x 1、XT60プラグ x 1、1000ufコンデンサ x 1 、コンデンサ用小型ヒートシュリンク x 2

作業性の高い30*30サイズのFC＆ESCセットです。 コネクタ/ランドどちらも使用可能ではんだに慣れない方でも組立が容易です。 ESC仕様: F4-50Aスタック 連続電流: 50A ピーク電流: 60A (10S) リチウム電池品番：2-6S BEC: 5V2A ESC重量: 10.8g ファームウェア: BL_S 最大サポートスロットル信号: DSHOT600 取り付け穴：M3 30.5 * 30.5mm FC仕様: F4フライト リチウム電池セクション番号：3-6s Bec：10v 1a、4.5v、3.3v Mcu：ml-405 ジャイロスコープ：mpu6500 OSD：at7456e ファームウェア：MATEKF405STD 重量：7.2g 取り付け穴：m3 30.5*30.5mm

MCU STM32F722 IMU MPU6000 USB タイプC バロメーター BMP280(I2C)警告:空気穴が詰まる可能性があるため、バロメーターに絶縁保護コーティングを適用しないでください。 OSD BetaFlight OSD (AT7456E チップ搭載) BLE サポート、フライト コントローラーの構成に使用されます Wi-Fi ファームウェアのフラッシュやブラックボックス分析などのデータ転送に使用されるサポート。 DJI エアユニットスロット オンボードのフル DJI Air Unit JST スロット ブラックボックス 16MB オンボード データフラッシュ 電流センサー 1：10（スケール168） BetaFlight カメラ コントロール パッド はい 電源入力 3S～6Sリポ 5V BEC×1 5V出力×7、6パッド、ブザー用BZ+パッドを使用し、合計最大負荷電流は2.5Aです。 9V BEC×1 9V 出力 x 2、パッド 1 つ、DJI スロット用にもう 1 つ使用、合計の最大負荷電流は 2.5A です。 4.5V電源出力 1 * 4.5V出力パッド 3.3V電源出力 1 * 3.3V 出力パッド、最大負荷電流は 500mA です。 ESC信号 M1 - M4 UART フルUART * 5(UART1、UART2、UART3、UART5、UART6) ESC テレメトリ UART UART4 RX I2C 外部磁力計、ソナーなどに使用されます。 LEDピン WS2812 LEDに使用 ブザー 5V ブザーに使用される BZ+ および BZ- パッド ブートボタン DFU モードに簡単に入るために使用されます RSSI入力 RSSI入力はんだパッド スマートポート SmartPort 機能には、UART の任意の TX パッドを使用します。 フライトコントローラーファームウェアのサポート BetaFlight(デフォルト)、EMUFlight ターゲット名 スピーディービーフ7V2 取り付け 30.5×30.5mm、 穴サイズ4mm 寸法 41×38×6.9mm 重さ 9g

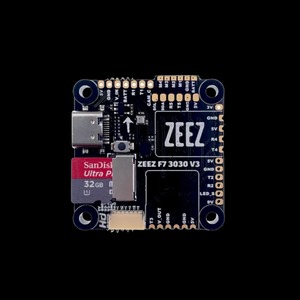

ZEEZ F7 V3 3030は、8 モーター出力の DJI HD システム対応フライト コントローラーで、 DJI 航空ユニットに電力を供給するオンボード9V@3Aレギュレーターを備えています。 シンプルなプラグ アンド プレイ構成と、すべての周辺機器に電力を供給する5V@3Aレギュレーターを備えています。 強力な F7 プロセッサーと最上位のハードウェア ( ICM42688P ジャイロ、BMP388 気圧計) を使用し、最もクリーンなデータを得るために別の電源レールを備えています。 ZEEZ F7 V3 3030 は、標準の30×30フォーム ファクターで提供されます。 TBS Crossfire および TBS Unify Nano32用のスペースとパッドが付属しており、非常にクリーンで薄型のアセンブリを実現します。 X8 の構築をできるだけ簡単にするために、2 番目の ESC 用のコネクタを追加しました。 5 つの UARTのほか、I2C ポート、 Blackbox データ記録用のSD カード、アナログ ビデオ用の OSD チップが利用可能 です 。

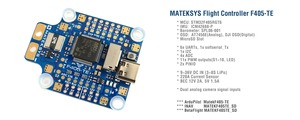

仕様 MCU: 168MHz STM32F405RGT6 IMU: ICM42688-P (SPI) バロ: SPL06-001 (I2C) OSD: AT7456E (SPI) ブラックボックス: MicroSD スロット (SPI) 6x UART、1x Softserial_Tx オプション(INAV/BF) 11x PWM 出力 (8x Dshot は BF/ArduPilot と互換性あり) 1x I2C 4x ADC (VBAT、電流、RSSI、対気速度) 予備PIN×1 4x 個別 ESC 電源/信号パッド 1x 4in1 ESC 信号/GND 用の G/S1/S2/S3/S4 パッドのグループ SBUS入力用のUART2-RXにインバータを内蔵 切り替え可能なデュアルカメラ入力 PDBの仕様 入力: 9~36V (3~8S LiPo) PDB: 4x 35A (最大 4x 50A) BEC: 5V 1.5A BEC: 12V 2A LDO 3.3V: 200mA 電流センサー: 220A、3.3V ADC (INAV/BF スケール 150、ArduPilot 66.7 A/V) バッテリー分圧器 1K:20K (INAV スケール 2100、BF スケール 210、ArduPilot BATT_VOLT_MULT 21.0) ファームウェア ArduPilot: MatekF405-TE INAV: MATEKF405TE_SD ベータフライト: MATEKF405TE_SD 物理的 取り付け: 30.5 x 30.5mm、Φ4mm、グロメットΦ3mm付き 寸法: 36 x 46 mm 重量: 10g 含む 1x F405-TE 6x シリコングロメット M4 ～ M3 1x ルビコン ZLH 35V/470uF (低 ESR)

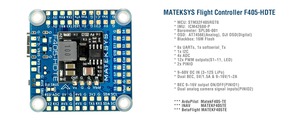

特徴 STM32F405 には ArduPilot/INAV/BetaFlight を実行できる 1MB フラッシュが搭載されています InvenSense 第 3 世代 IMU ICM42688-P 9～60V(3～12S LiPo)の幅広い入力電圧と電圧センス。DJI OSD またはアナログ VTX 用の 9 ～ 16 V BEC。 INAV/BFマルチローターミキサーの8モーター+3サーボ。 2x 4in1 ESC を備えた PnP 用 SH1.0_8pin コネクタ x 2 HD システム (Caddx Vista および Air Unit) を備えた PnP 用 SH1.0_6pin コネクタ x 1 外部 USB アダプタに接続するための USB ピン ブレークアウト。 仕様 マイコン：STM32F405RGT6 IMU: ICM42688-P OSD: AT7456E、DJI OSD バロ: SPL06-001 (I2C) ブラックボックス：16Mバイトフラッシュメモリ 6x UART、1x Softserial_Tx オプション 12x PWM 出力 (8x Dshot) 1x I2C 4x ADC (VBAT、電流、RSSI、対気速度) 2x PIN 2x SH1.0_8pin コネクタ (4in1 ESC 用) HD システム用 SH1.0_6pin コネクタ (Caddx Vista および Air Unit) 1 個 FC ステータス用 LED (青、緑) および 3.3V インジケーター (赤) 3 個 9～16V(Vxs)出力ON/OFF切替可能 デュアルアナログカメラ信号切り替え可能 力 入力: 9~60V (3~12S LiPo) BEC: 5V 1.5A BEC：Vx、9～16V/1～2A（3S IN/9V 2A、4S IN/12V 2A、6S IN/16V 2A、8S IN/16V 1.5A、12S IN/16V 1A） バッテリー電圧センサー: 1K:20K (INAV スケール 2100、BF スケール 210) 電流センサー非内蔵、PDB/4in1の外部電流センサーをサポート ファームウェア ArduPilot: MatekF405-TE INAV:MATEKF405TE ベータフライト: MATEKF405TE 物理的 取り付け: 30.5 x 30.5mm、Φ4mm、グロメットΦ3mm付き 寸法: 36 x 36 x 9 mm 重量: 7g 含む 1x FC F405-HDTE 6x シリコングロメット M4 ～ M3 1x SH1.0_8pin ケーブル 5cm、2x SH1.0_8pin コネクタ 1x SH1.0_6pin - GH1.25_8pin ケーブル 8cm (HD システム用) (Caddx Vista および Air Unit)

FC仕様 MCU: STM32H743VIH6、480MHz、1MB RAM、2MB フラッシュ ボード V1.0 IMU: MPU6000 (SPI1) & ICM20602 (SPI4) ボード V1.5 IMU: MPU6000 (SPI1) & ICM42605 (SPI4) バロ: インフィニオン DPS310 (I2C2) OSD: AT7456E (SPI2) ブラックボックス: MicroSD カード ソケット (SDIO) 反転機能を内蔵した 7x Uart (1、2、3、4、6、7、8)。 13x PWM 出力 (「LED」パッドを含む) 2x I2C 1x CAN 6x ADC (VBAT、電流、RSSI、アナログ AirSpeed、Vbat2、Cur2) FC ステータス用 LED (青、赤) および 3.3V インジケーター (赤) 3 個 1x SPI3 ブレイクアウト USBタイプC(USB2.0) 1x JST-SH1.0_8pin コネクタ (Vbat/G/Curr/Rx8/S1/S2/S3/S4) 1x JST-GH1.25_4pin コネクタ (5V/CAN-H/CAN-L/G) デュアルカメラ入力スイッチ 5V/Vbatフィルター付き電源ON/OFFスイッチ DJI FPV OSD は予備の UART でサポートされています 力 Vbat入力: 6~36V (2~8S LiPo) BEC: 5V 2A 連続 (最大3A) LDO 3.3V：最大200mA 電流センサーは内蔵されていません ADC Vbat2 パッドは最大をサポートします。69V(分圧器:1K:20K) 静的電力: Betaflight で 200mA@5V、ArduPilot で 150mA@5V FCファームウェア ArduPilot(ChiBiOS): MATEKH743 ベータフライト: MATEKH743 INAV: マテック743 物理的 取り付け: 30.5 x 30.5mm、Φ4mm、グロメットΦ3mm付き 寸法: 36 x 36 x 5 mm 重量: 7g 含む 1x H743-SLIM 6x シリコングロメット M4 ～ M3 1x JST-SH1.0_8ピンケーブル、5cm 2x JST-SH1.0_8ピンコネクタ 1x JST-GH-4P to JST-GH-4P CAN ポート用ケーブル、20cm

モデル F722 V4 MPU6000 CPU STM32F722RET6 ジャイロ MPU6000 バロメーター DPS310 電源 4～8Sリポ BEC出力 DC5V/2A; DC10V/2A OSD BF OSD ブラックボックス 16Mフラッシュメモリ UART 5セット+Rx4 ESC テレメトリー RX4 ブザー はい コネクタ DJI/HDゼロ スマートオーディオ はい 導かれた 1 セット 2812 LED USB タイプC X8対応 CLIが必要 ファームウェア ベータフライト:FOXEERF722V4; サイズ 37X37mm 取付穴 30.5X30.5mm、Φ4mm 重量(g) 7.7g 作業温度 -20℃～+55℃ 使用湿度 20～95% 保管温度 -20℃～+70℃ パッケージ内容 1 * FC、4 * ゴムカラム、1 * ケーブル

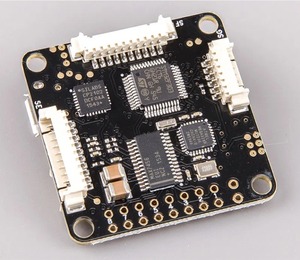

特長 Cleanflight/Betaflightファームウェア向け最適化 - (フラッシュメモリをターゲットとして使用可能) ARM Cortex-M4コア STM32F303CC、32ビット/72MHz/256Kフラッシュメモリ/40K SRAM、ハードウェア浮動小数点ユニット搭載 MPU6050およびBMP180/BMP280センサー搭載 ブラックボックスログレコーダー用8MBフラッシュメモリ内蔵 完全オリジナルMAX7456EUI+と標準FTDIデバッグポート搭載オンボードOSD PPM/SBUS/SumD/DSM2/DSMX、RSSI入力搭載レシーバコネクタ 最大3つのシリアルポートと8つのPWM出力 SWD/UART2～3/ソフトシリアル/ブザー/LEDトリップ/電圧検出搭載多機能コネクタ ビデオ入力/ビデオ出力/ICSP/デバッグポート(UART1)搭載多機能OSDコネクタ 5V入力/電流・電圧検出搭載PDBコネクタ 電源入力逆接続保護 仕様 電源入力：5.0～5.5V 寸法：35x35x9mm 固定穴間隔：30mm 重量：7.3g PPM/RSSI/SBUS/SumD 受信ケーブル カメラ/ビデオ-TX ケーブル ブザー/LEDストリップ/電圧検出ケーブル OSD デバッグポート - FTDI アダプタケーブル ドローンに PDB が搭載されていない場合は、BR-PDB をご使用ください。BRF3 に最適なソリューションです。 ※最新ファームで動作しない可能性があります、ご注意ください。
