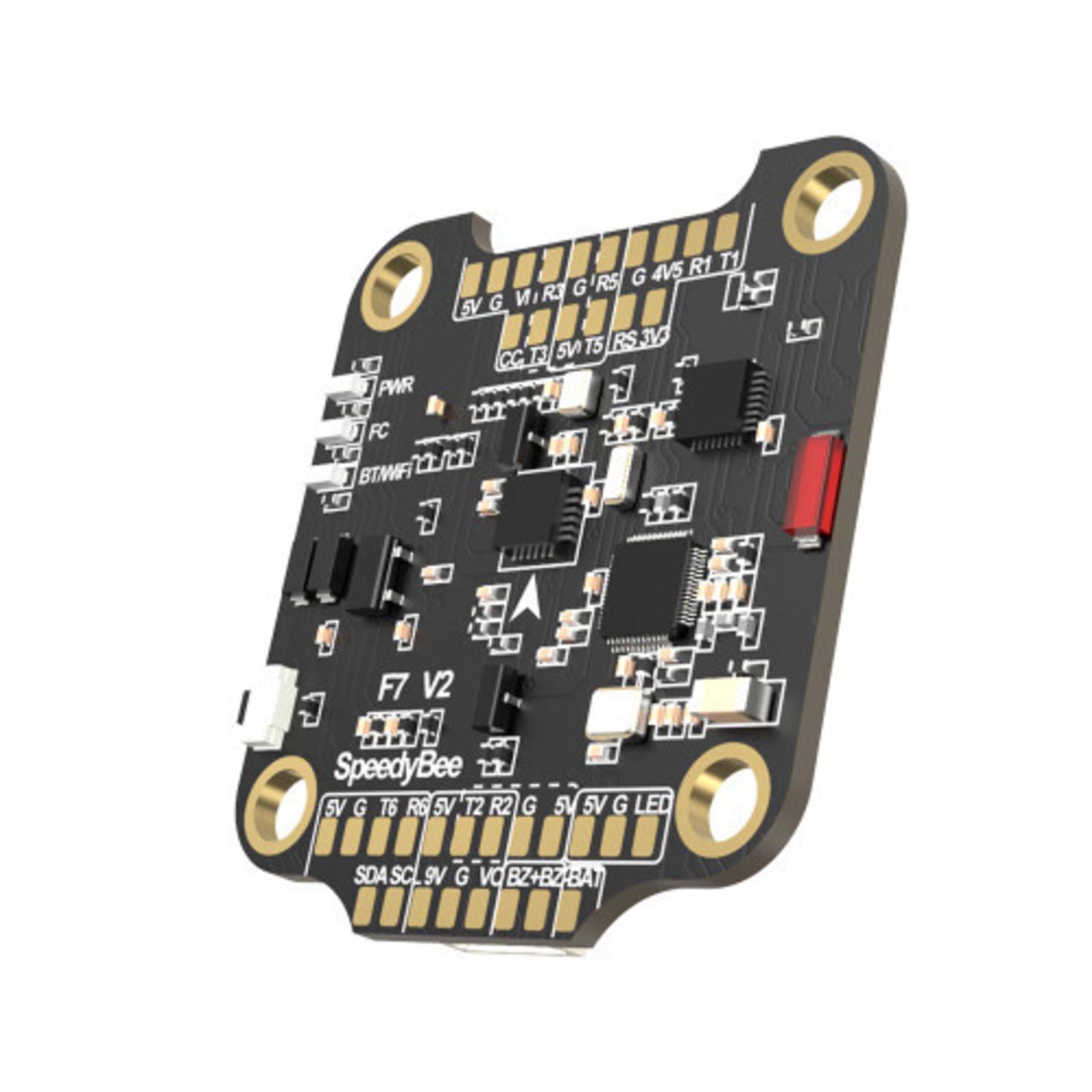

SPEEDYBEE F7 V2 STM32F722 Flight Conroller

MCU STM32F722
IMU MPU6000
USB タイプC
バロメーター BMP280(I2C)警告:空気穴が詰まる可能性があるため、バロメーターに絶縁保護コーティングを適用しないでください。
OSD BetaFlight OSD (AT7456E チップ搭載)
BLE サポート、フライト コントローラーの構成に使用されます
Wi-Fi
ファームウェアのフラッシュやブラックボックス分析などのデータ転送に使用されるサポート。
DJI エアユニットスロット オンボードのフル DJI Air Unit JST スロット

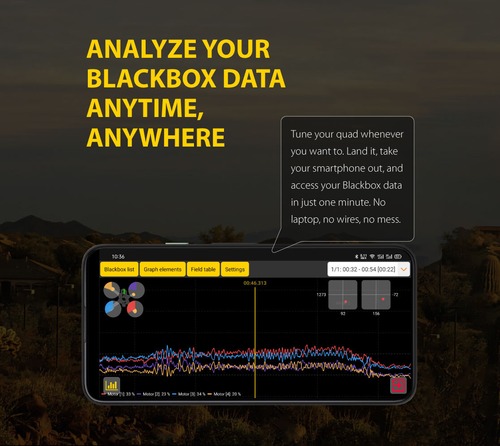

ブラックボックス 16MB オンボード データフラッシュ
電流センサー 1：10（スケール168）
BetaFlight カメラ コントロール パッド はい
電源入力 3S～6Sリポ
5V BEC×1 5V出力×7、6パッド、ブザー用BZ+パッドを使用し、合計最大負荷電流は2.5Aです。
9V BEC×1 9V 出力 x 2、パッド 1 つ、DJI スロット用にもう 1 つ使用、合計の最大負荷電流は 2.5A です。
4.5V電源出力 1 * 4.5V出力パッド
3.3V電源出力 1 * 3.3V 出力パッド、最大負荷電流は 500mA です。
ESC信号 M1 - M4
UART フルUART * 5(UART1、UART2、UART3、UART5、UART6)
ESC テレメトリ UART UART4 RX
I2C 外部磁力計、ソナーなどに使用されます。
LEDピン WS2812 LEDに使用
ブザー 5V ブザーに使用される BZ+ および BZ- パッド
ブートボタン DFU モードに簡単に入るために使用されます
RSSI入力 RSSI入力はんだパッド
スマートポート SmartPort 機能には、UART の任意の TX パッドを使用します。
フライトコントローラーファームウェアのサポート BetaFlight(デフォルト)、EMUFlight
ターゲット名 スピーディービーフ7V2
取り付け 30.5×30.5mm、 穴サイズ4mm
寸法 41×38×6.9mm
重さ 9g
