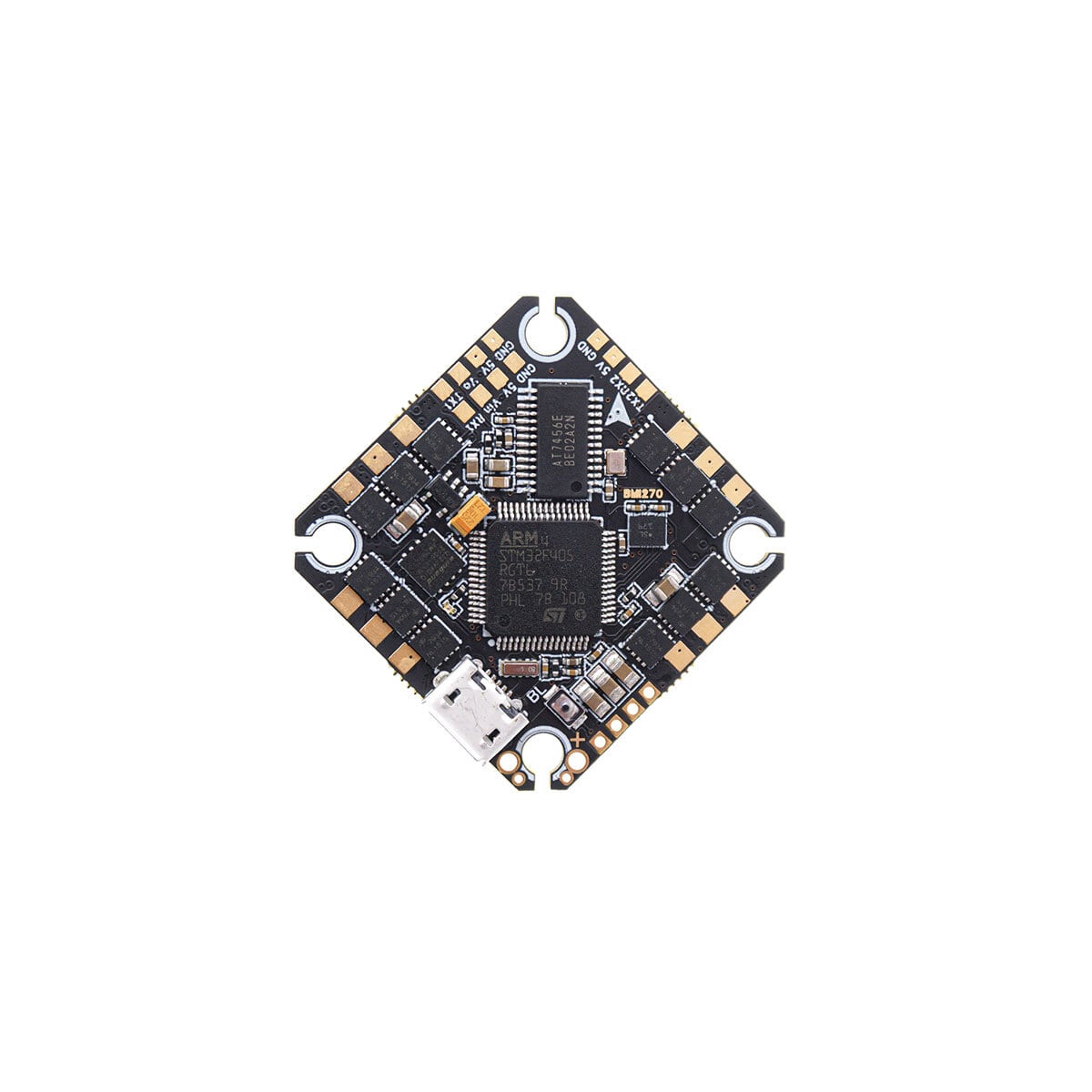

tuneRC Poly F405 2S-4S AIO FC

ハードウェア仕様
FC MCU: STM32F405RGT6(Cortex®-M4 168Mhz)
内蔵OSD: AT7456E
内蔵IMU：BMI270
4MByteブラックボックスを内蔵
電流計内蔵
ESC MCU: EFM8BB21 (8ビット 50MHz)

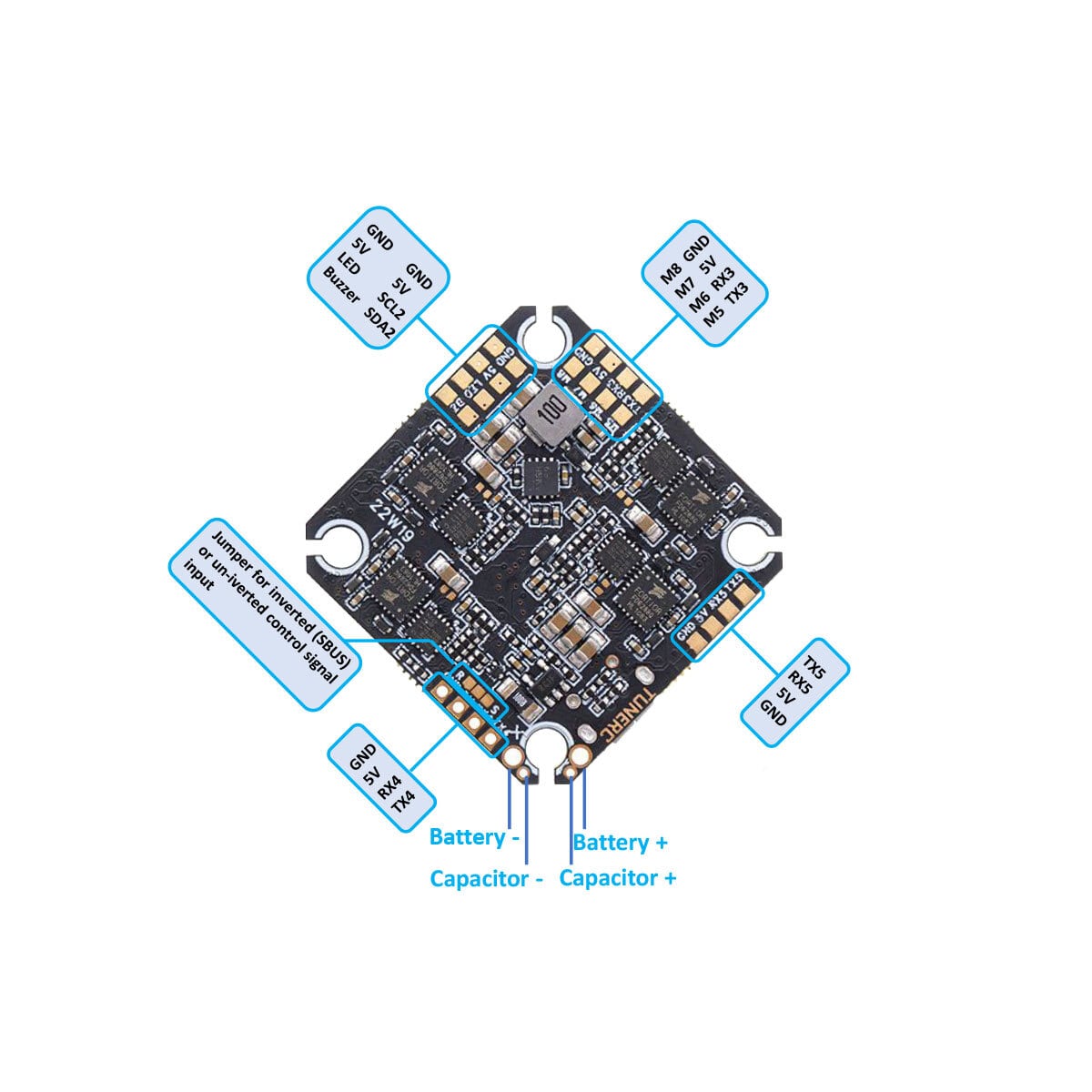

UART: UART1 (デフォルトで VTX 用)、UART2、UART3、UART4 (SBUS をサポート)、UART5
その他のインターフェース: IIC ( IIC2 ) 、LED_Strip、ブザー
電源リード用のスルーホール: 16AWG ワイヤに適合するのに十分な大きさ

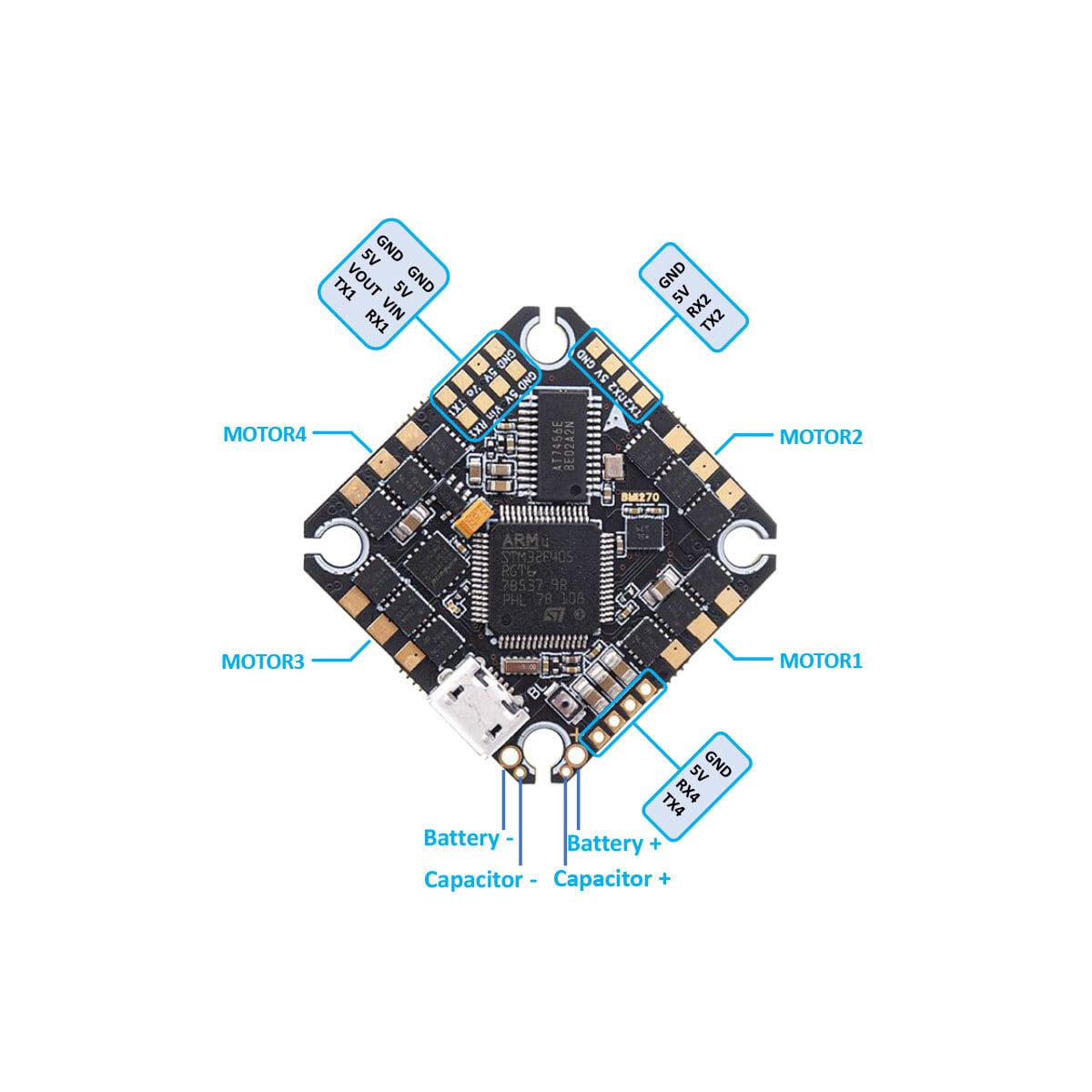

8 つのモーター出力 (オンボード ESC は 4 つのモーター出力に使用されています。
他の 4 つのモーター出力を使用したい場合は、4 つの外部 ESC を追加できます)

電子機器の仕様
入力電圧: 6.50-20.0V (2S-4S LIPO/LIHV)
電源出力: 5V 2A
連続電流: 20A
ピーク電流: 28A
ファームウェア
FC ベータフライト ターゲット: TUNERCF405
ESC ファームウェア: Bluejay PH-25

対応モーターサイズ
11xx、12xx、13xx、14xx

推奨コンデンサ
35V 220ufのコンデンサが付属しています。デフォルトのものを交換する場合は、ESR の低い 35v 220-470 uf コンデンサをお勧めします。

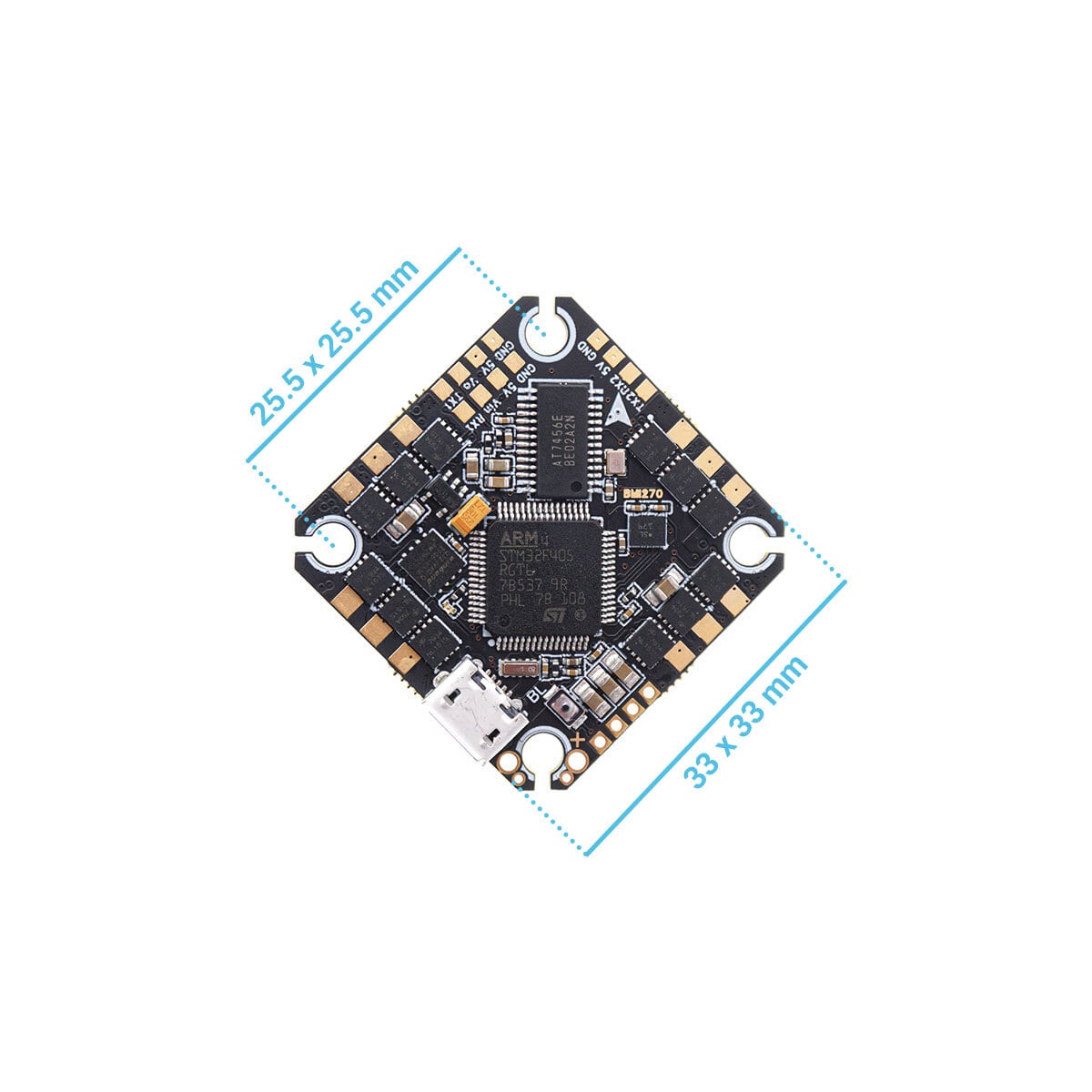

寸法
サイズ：33mm×33mm
取り付け穴パターン: 25.5 x 25.5mm M2 マウントを作成するための M3.5 グロメット用のスペース

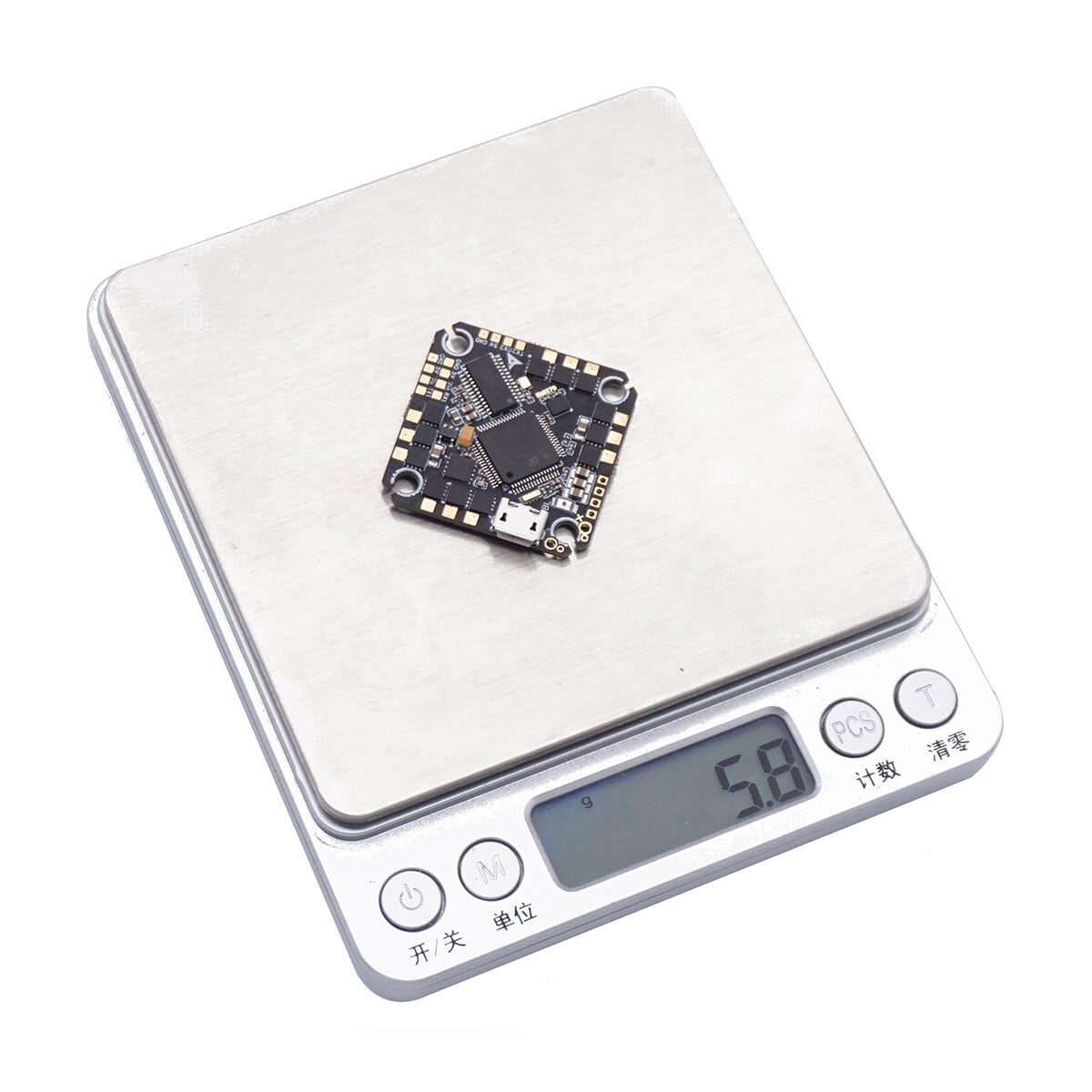

重量: 5.8g

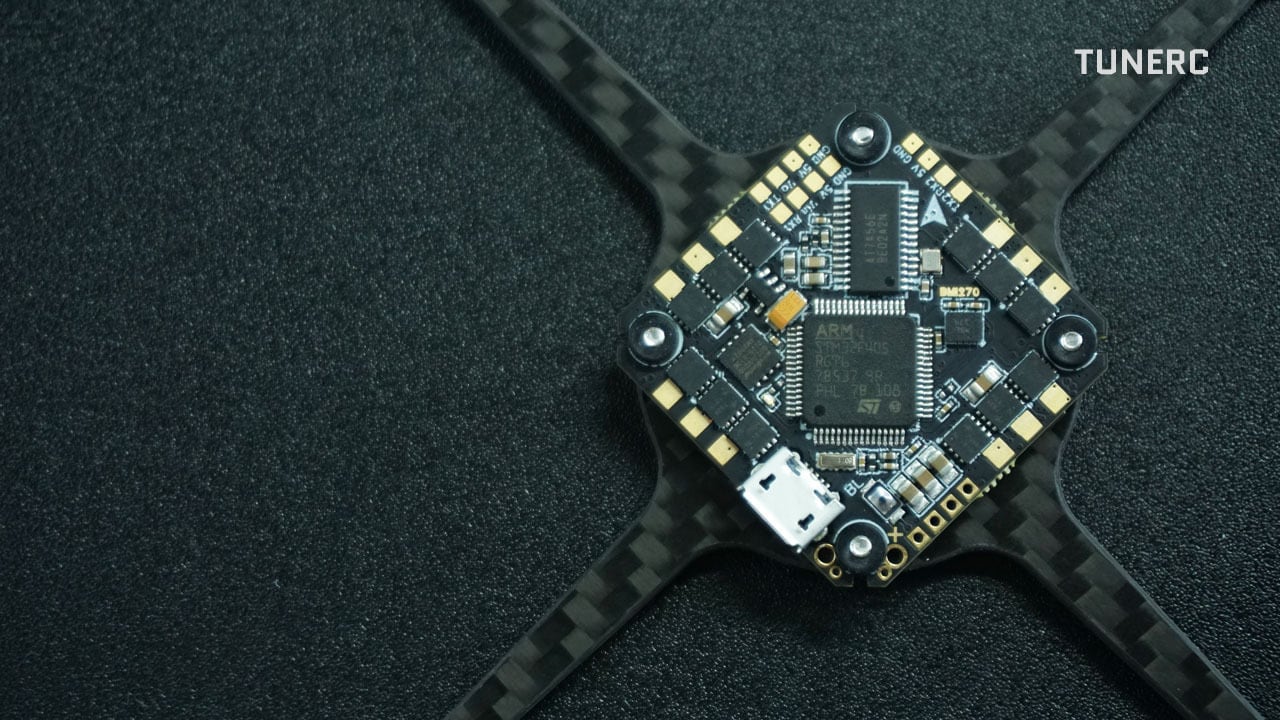

この Poly F405 2S-4S AIO は FPV マイクロ コミュニティ向けに設計されており、非常に多用途に作られているため、パイロットはこの AIO ボードを機敏なつまようじ、長距離クワッド、クリエイティブな X6/X8 クワッドなどのさまざまなビルドで使用できます。
したがって、この AIO ボードはブラックボックスと電流メーターが統合されており、さまざまなビルドのニーズに合わせて 5 つの UART を備えています。
多用途性とは別に、この AIO ボードを高性能にし、強力なクアッドに十分耐えられるようにしました。
この目標を達成するために、この AIO ボードには強力な F405 チップ、高品質の 20A MOSFET、優れた放熱能力が搭載されています。

5UART が利用可能 | 8 モーター出力 |ブラックボックスと電流メーターがオンボード
Poly F405 AIO ボードには 5 つの UART と多くのインターフェイスがあり、それらを活用して外部ブザー、GPS モジュール、気圧計などを追加できます。
さらに、このボードには 8 つのモーター出力も備えており、間違いなく完璧なオプションです。
x8クアッドファン向け！そして確かに、上級ユーザーのことも忘れていません。
Betaflight チューニング用に 4MB ブラックボックスと電流メーターがすでに搭載されています。

F405マイコン | FD6288チップ |高品質 20A MOSFET
高速 168MHz 処理能力と 1MB フラッシュ メモリを備えた F405 チップは、AIO ボードの強力なコアであり、MCU が過負荷になっているかどうかを心配することなく、Betaflight で RPM フィルタリングやダイナミック アイドルなどの機能を有効にすることができます。
FD6288 チップ、高品質 20A MOSFET、優れた放熱設計により、この AIO ボードはハードコアなフリースタイル飛行に十分耐えることができます。
