GEPRC CL20 Frame

まとめ

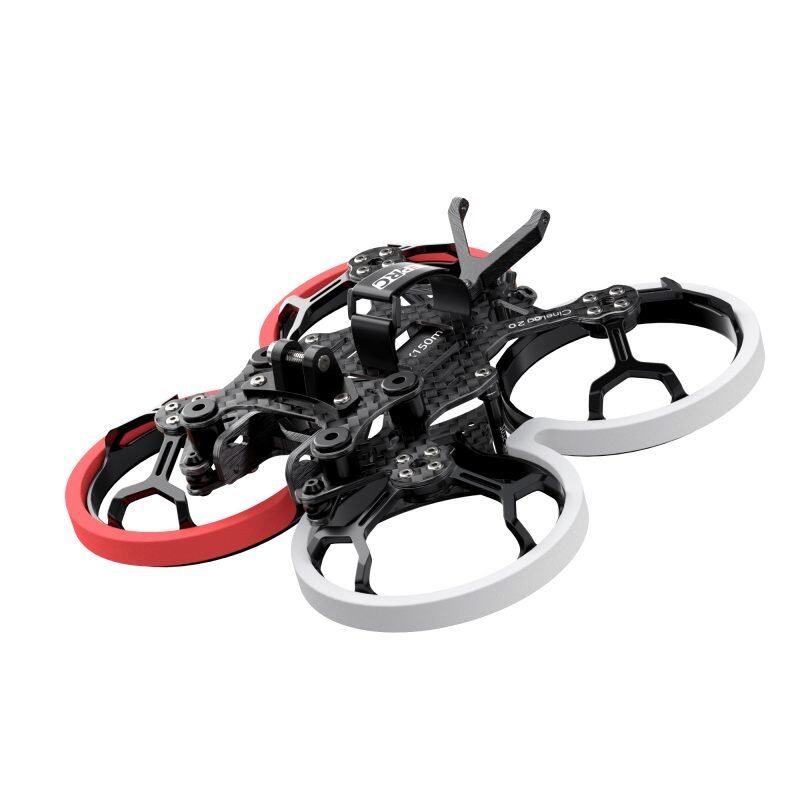

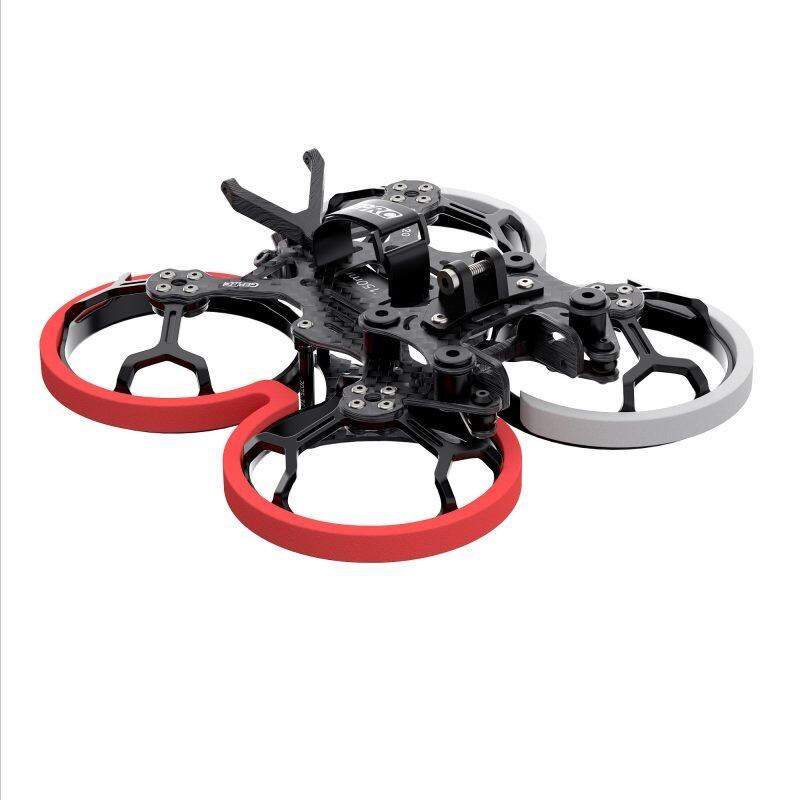

GEPRCチームは新たに2インチフレームのGEP-CL20を開発しました。
2インチのフレームは狭いスペースでのシャトルが可能で、O3 VTXに適合し、狭いスペースで衝撃的な効果を撮影することもできます. 放棄されたカメラジンバルは、高周波振動とゼリーの問題を簡単に解消できます.
カメラジンバルのソフトコネクションダンピング設計で、ネイキッドカメラ GP8/910/11、Insta360 Go2、DJI Action2 カメラの取り付けをサポートするネイキッド GP カメラベースにも取り付けることができます。

フライトコントローラーの取り付け穴の間隔は 25.5mm*25.5mm で、20mm*20mm/25.5mm*25.5mm の市販のさまざまな VTX 穴と互換性があります。
9mm * 9mmのモーター取り付け穴は、より大きな12-13シリーズのモーターを取り付けるために使用され、コンパクトなボディは飛行に自信を与えます。

仕様
モデル: GEP-CL20
ホイールベース：100mm
メインプレート：2.5mm
底板：1.5mm
カメラジンバルプレート：2.0mm
カメラジンバル三角板：1.5mm
モータープレートガスケット：2.0mm
FC取り付け穴：25.5mm×25.5mm
VTX 取り付け穴: 20mm x 20mm /25.5mm x 25.5mm
モーター取り付け穴：9mm x9mm
FPV カメラ間隔: 20mm
適切なプロペラのサイズ: 2 インチのプロペラ

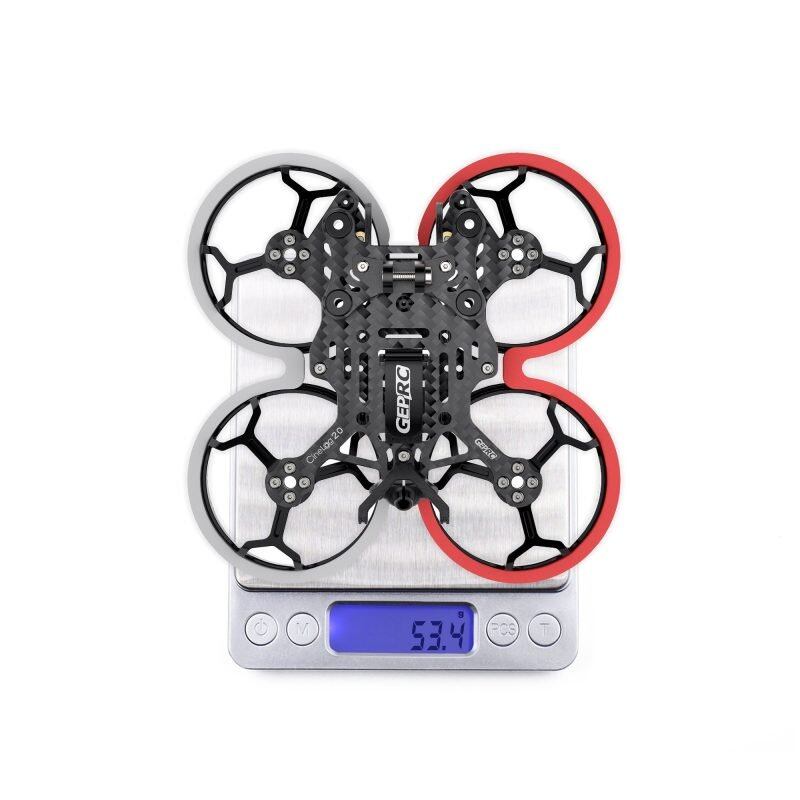

重量: 53.4g
フライトコントローラー：GEP-F4-35A AIO（取付穴：25.5mm×25.5mm）
モーター：1303.5（取付穴：9mm×9mm）
ESC：35A
プロペラ: 2 インチ
推奨バッテリー：4S 660mAh

特徴
1. 美学と工学の融合によるコンパクト設計
2. 独立した FPV カメラの下に衝撃吸収ジンバルを取り付けて、FPV ゴーグル画像のゼリーを減らすように設計されています。
3. 2インチのプッシャー設計、小型で軽量、複雑で狭い環境での飛行撮影により適しています。
4. Emax 4 ブレード プロペラを備えた SPEEDX2 1303.5 5500KV モーターにより、飛行射撃がスムーズになります。
5. 外側の EVA ダンピング リングを設計して、衝撃力を効果的に低減します。

含む
1×メインプレート：2.5mm
1×底板：1.5mm
1×カメラジンバルプレート：2.0mm
1 x カメラ ジンバル トライアングル プレート: 1.5mm
1×モータープレートガスケット：2.0mm

ねじパッケージ:
4 x M2*1.9-OD4.9 セルフ クリンチ ナット - 真鍮色 M2
1 x 7075 アルミニウム コラム M2* 3.5* 28
1 x 7075 アルミニウム コラム M2* 3.5* 25
1 x シングルエンド ブライトエッジ アルミニウム カラム M2* 3.5* 28
1 x シングルエンド ブライトエッジ アルミニウム カラム M2* 3.5* 25
2 x パッド付きナベ小ねじ M2*8
18×なべ小ネジM2×8
4×ナベ小ねじM2×5
6×ナベ小ねじ M2×4×6
10×ナベ小ねじM2×12
4×ナベ小ねじM2×16
4×半丸ヘッドM1.6×8
18×なべ小ネジM2×7
10 x セルフクリンチ ナット M2
10×ナイロンナットM2
4×ナイロンカラムM2×5mm
4 x カメラジンバル衝撃吸収ラバーリング
5 x カメラジンバル防振ゴム
4×BECシリコンガスケット
3D プリント部品:
1×VTXアンテナマウント（大きな穴）
1×VTXアンテナマウント（小さな穴）
1×レシーバーマウント
1×レシーバーマウント
1×TBSアンテナマウント
1×カメラマウント（1穴）
1×カメラマウント（2穴）
射出成形部品:
4×プロペラガード

その他の付属品:
1×ネイキッドカメラGP8ベース
1 x 4S ネイキッド GP カメラ電源ケーブル (バランス端子ヘッド付き)
2×バッテリー滑り止めパッド
2×ダンピングパッド
4×EVAダンピングリング
2 x レシーバーアンテナチューブ 100mm
2×バッテリータイM15 * 150
1×L型ドライバー1.5MM
2×3M両面テープ
1×キーチェーン
