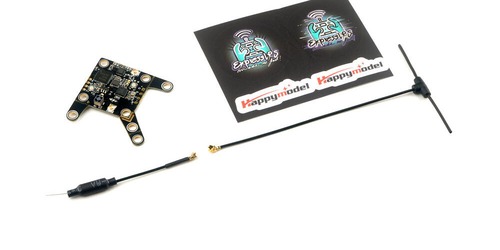

Happymodel Fyujon V2.0 2IN1 AIO module built in ELRS 2.4GHz EP RX&OpenVTX

SOLD OUT

特徴 -：
• すべての穴は M3 になり、ゴムグロメットを使用して M2 に変換できます。
• 20mm/25.5mm/30mmの取り付けをサポート
• 耐久性を高める 4 つの取り付けサポート構造
• 鋭利なエッジを避けるための形状の改善
• SMD アンテナと IPEX アンテナを切り替える機能 (デフォルトのアンテナは SMD セラミック)
• IPEX 1 を 90°回転させて耐久性を向上
• 改良された回路

ELRS Fyujon は、5.8 GHz ビデオ送信と 2.4 GHz ELRS 受信機を統合した、非常にシンプルで使いやすい 2-in-1 モジュールです。
これらはボードに統合して使用することも、独立した VTX モジュールと受信機モジュールに分割して個別に使用することもできます。
これらはすべてオープンソース ソリューションであり、現在 FPV パイロットの間で非常に人気があります。

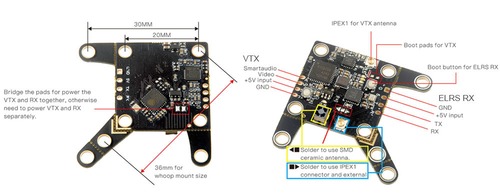

20mmx20mm、30mmx30mm スタックマウント方式および 25.5mmx25.5mm フープマウント方式と互換性があります。

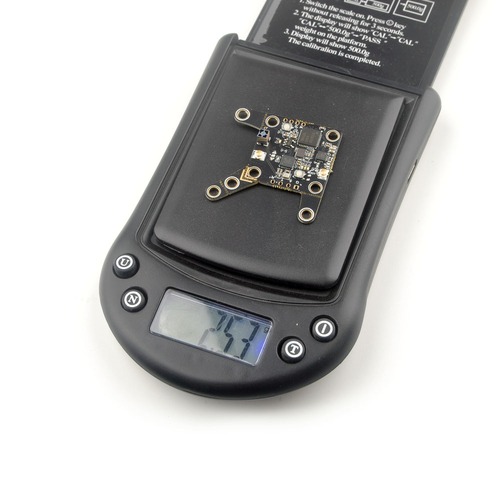

超軽量 (わずか 2.1 グラム) なので、小さなつまようじクワッドやアナログ版 Cinewhoop に適しています。

ノート：
ELRS RX と OPENVTX は同じ電源入力パッドと GND パッドを共有しているため、ELRS RX と VTX の両方を使用する場合は、1 つの電源入力と GND をはんだ付けするだけで済みます。

2.4GHz受信機の仕様
タイプ: ISM
ESP8285 MCU
SX1280/1281IMLTRT RF モジュール
SMD セラミック アンテナ
周波数範囲: 2400 MHz ～ 2500 MHz
最大受信リフレッシュ レート: 500 Hz
最小受信リフレッシュ レート: 25 Hz
動作電圧: 5 V
アンテナ: オンボード SMD セラミック アンテナまたは外部 2.4 Ghz 用の IPEX1 コネクタアンテナ
SMD セラミックアンテナ ピークゲイン: 3.7Db
ELRS ファームウェアターゲット: HappyModel EP 2400 RX

5.8GHz VTX 仕様
周波数: 5.8G 48CH
送信電力: 0/RCE/25mw/100mw/300mw
電源: DC 5V
電流 (5v): <650ma (300mw)
SmartAudio 対応

VTX Table
# SMARTAUDIO
# vtxtable
vtxtable bands 6
vtxtable channels 8
vtxtable band 1 BOSCAM_A A FACTORY 5865 5845 5825 5805 5785 5765 5745 5725
vtxtable band 2 BOSCAM_B B FACTORY 5733 5752 5771 5790 5809 5828 5847 5866
vtxtable band 3 BOSCAM_E E FACTORY 5705 5685 5665 0 5885 5905 0 0
vtxtable band 4 FATSHARK F FACTORY 5740 5760 5780 5800 5820 5840 5860 5880
vtxtable band 5 RACEBAND R FACTORY 5658 5695 5732 5769 5806 5843 5880 5917
vtxtable band 6 LOWRACE L FACTORY 5333 5373 5413 5453 5493 5533 5573 5613
vtxtable powerlevels 5
vtxtable powervalues 1 2 14 20 26
vtxtable powerlabels 0 RCE 25 100 400
save
