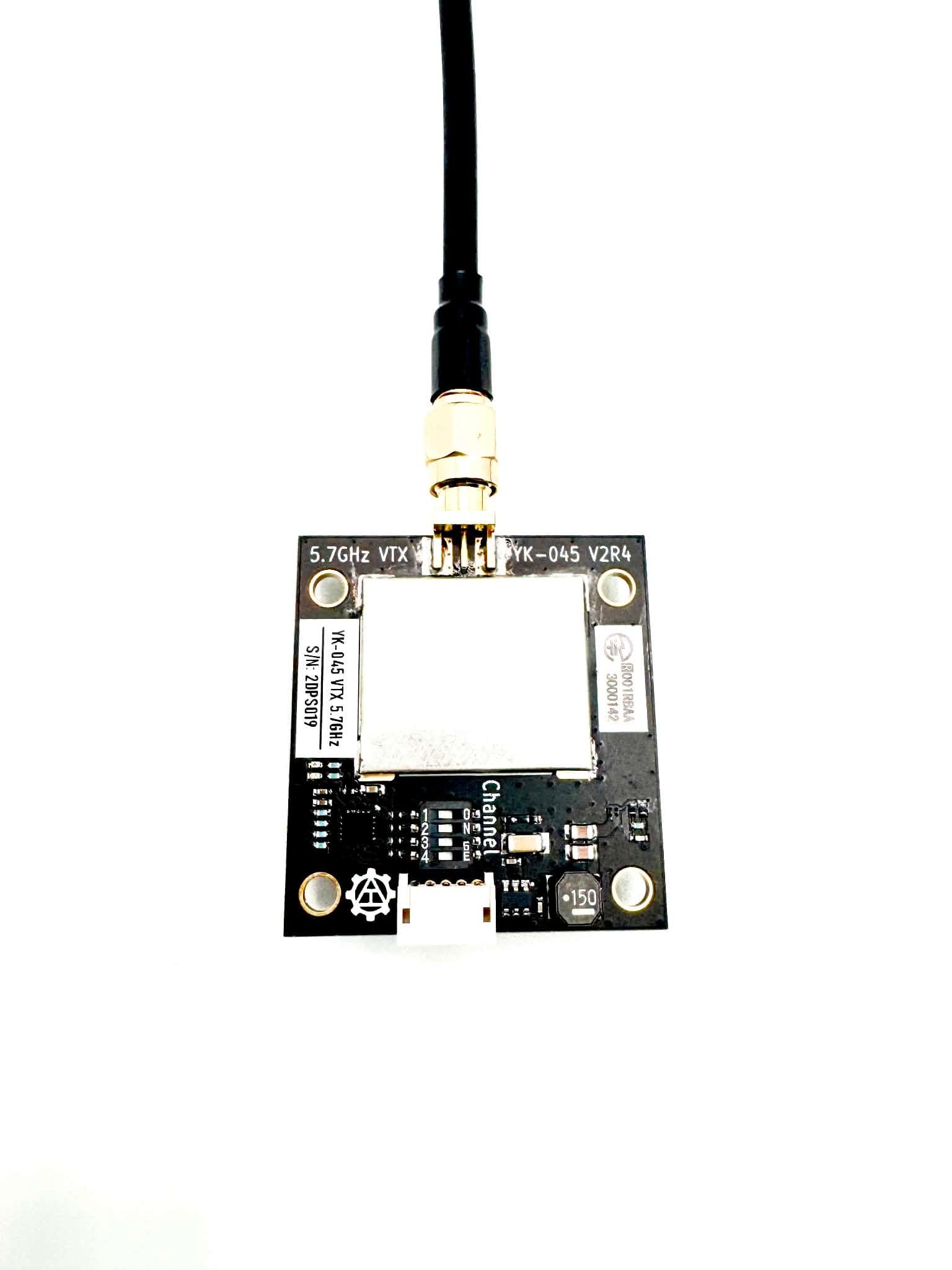

【技適付アナログVTX】YK-045 VTX 1W
現状唯一TELECでの技適を取得した国内製アナログVTXです。
既存の技適付VTXの出力問題を解消し長距離1Wの出力固定です。
技術基準適合証明書が1台ごとに付きます。
基盤焼損の恐れがあるため必ずアンテナを装着して通電させてください。
製品スペック
発射可能周波数:5655MHz/5665MHz/5675MHz/5685MHz/5695MHz/5705MHz/5715MHz/5725MHz/5740MHz/5750MHz
定格出力:1W
電源電圧:7.4V~26.1V LiPo2S~6Sに対応
入力信号:NTSC信号(1Vp-p@75Ω)
出力端子:SMA-J型 50Ω
変調方式:周波数変調
周波数偏差:±20×10^-6以下
占有周波数帯幅:9.0MHz以下
電力偏差:±50%以下(YK-045実測値±10%以下)
帯域外スプリアス発射:3μW/MHz以下
スプリアス領域不要発射:0.63μW/MHz以下
隣接チャンネル漏洩電力:-25dBc以下(YK-045実測値-35dBc以下)
次隣接チャンネル漏洩電力:-40dBc以下(YK-045実測値-60dBc以下)
チャンネル切替スイッチ式
OSD表示可
寸法:37.0mm幅*49.0mm奥行*11.4mm高さ(突起部含む)
重量:14.0g
付属品
・専用ハーネス(コネクタ付ケーブル)
・技術基準適合証明書

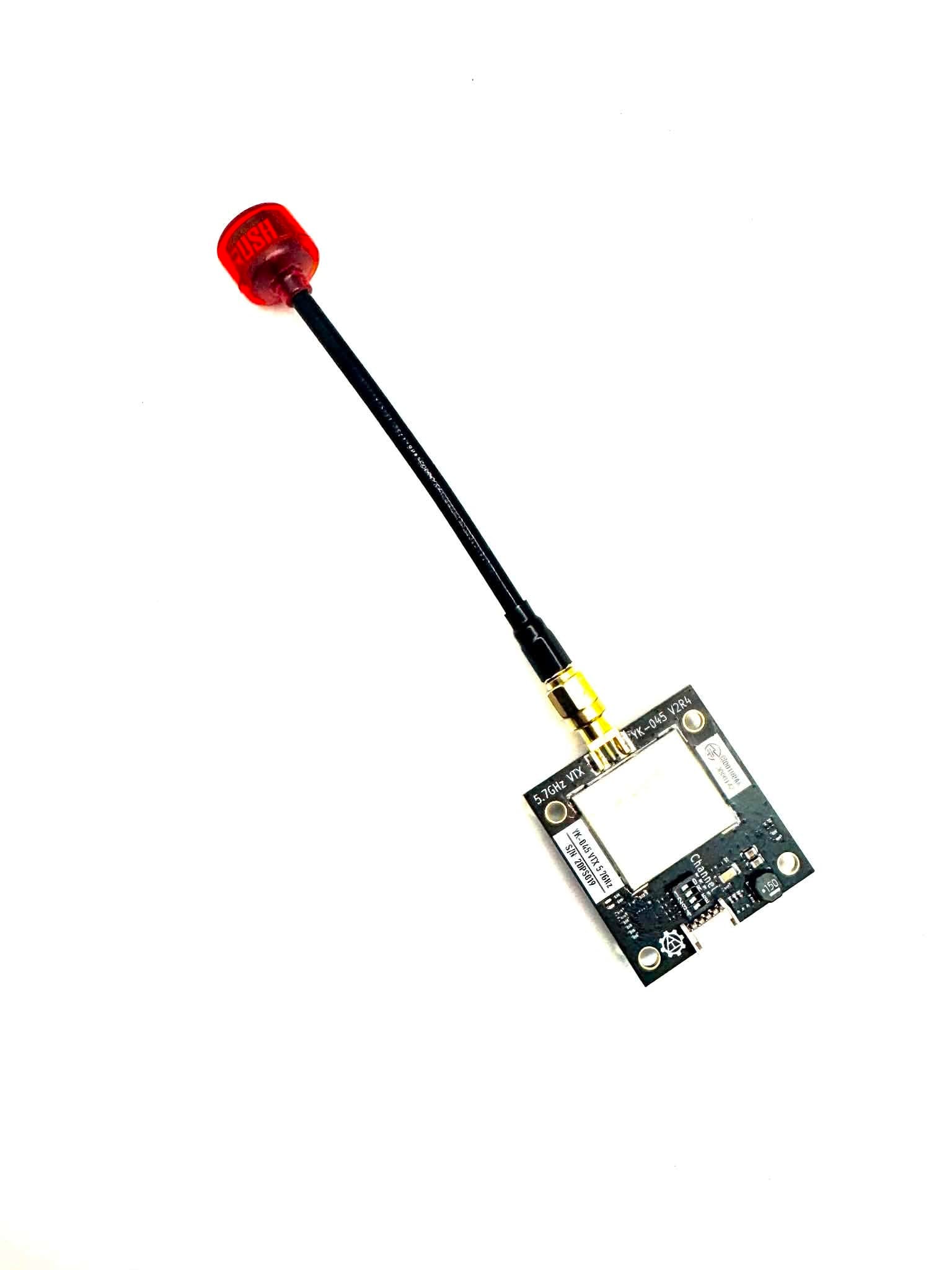

・Rush CerryⅡ antenna SMA RHCP
本VTXの使用には陸上特殊無線技士の資格と無人移動体画像伝送無線局の業務開局が必要です。
コスト削減のため簡易包装での発送です。
