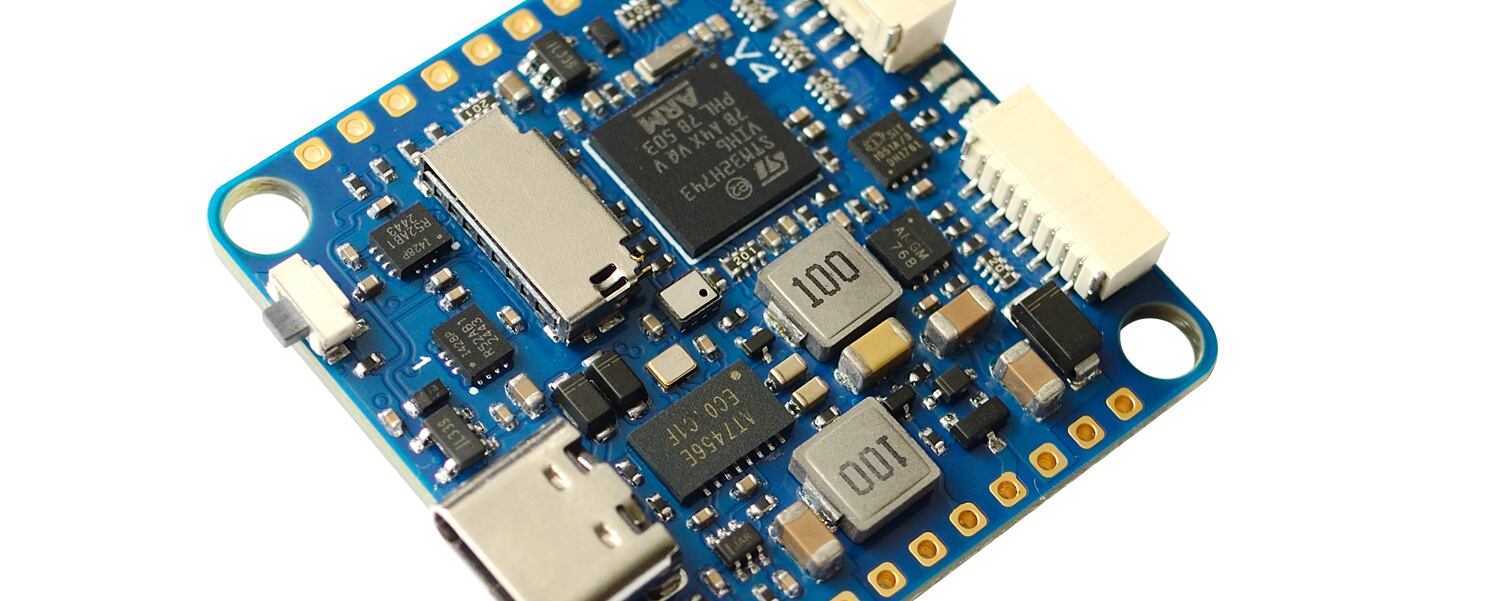

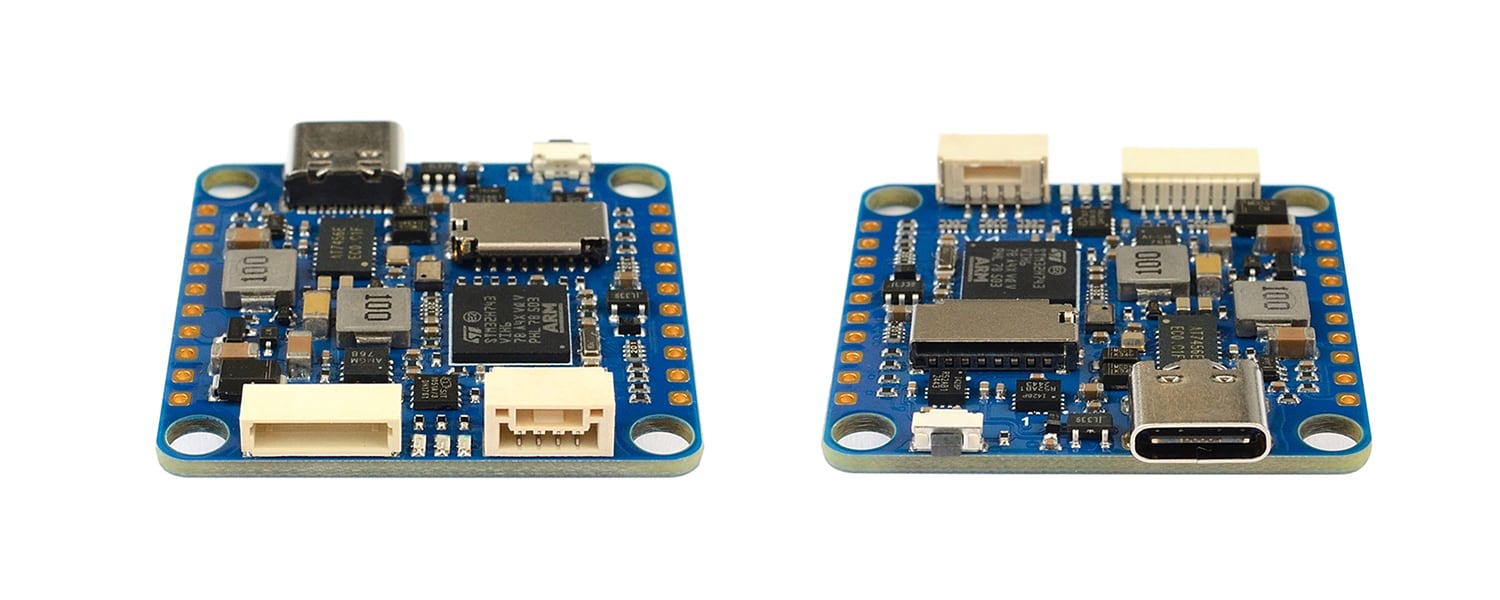

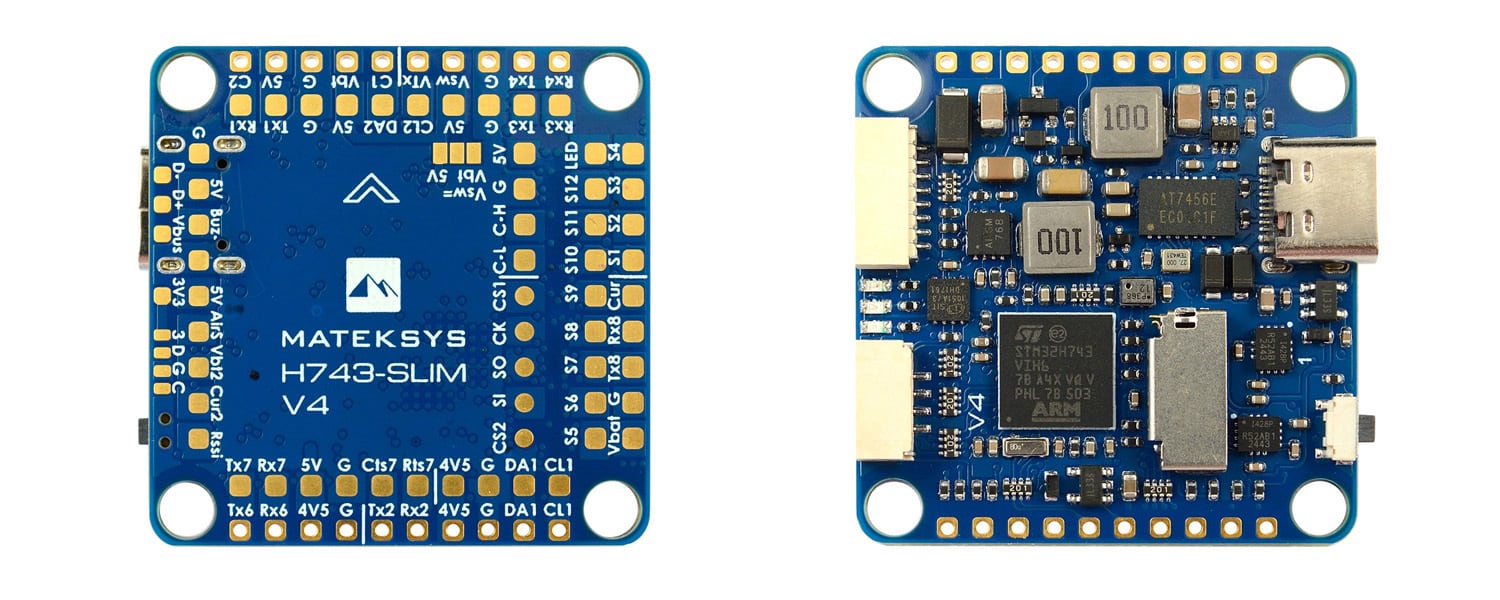

MATEKSYS H743 SLIM V4 FC
¥17,500
International shipping available

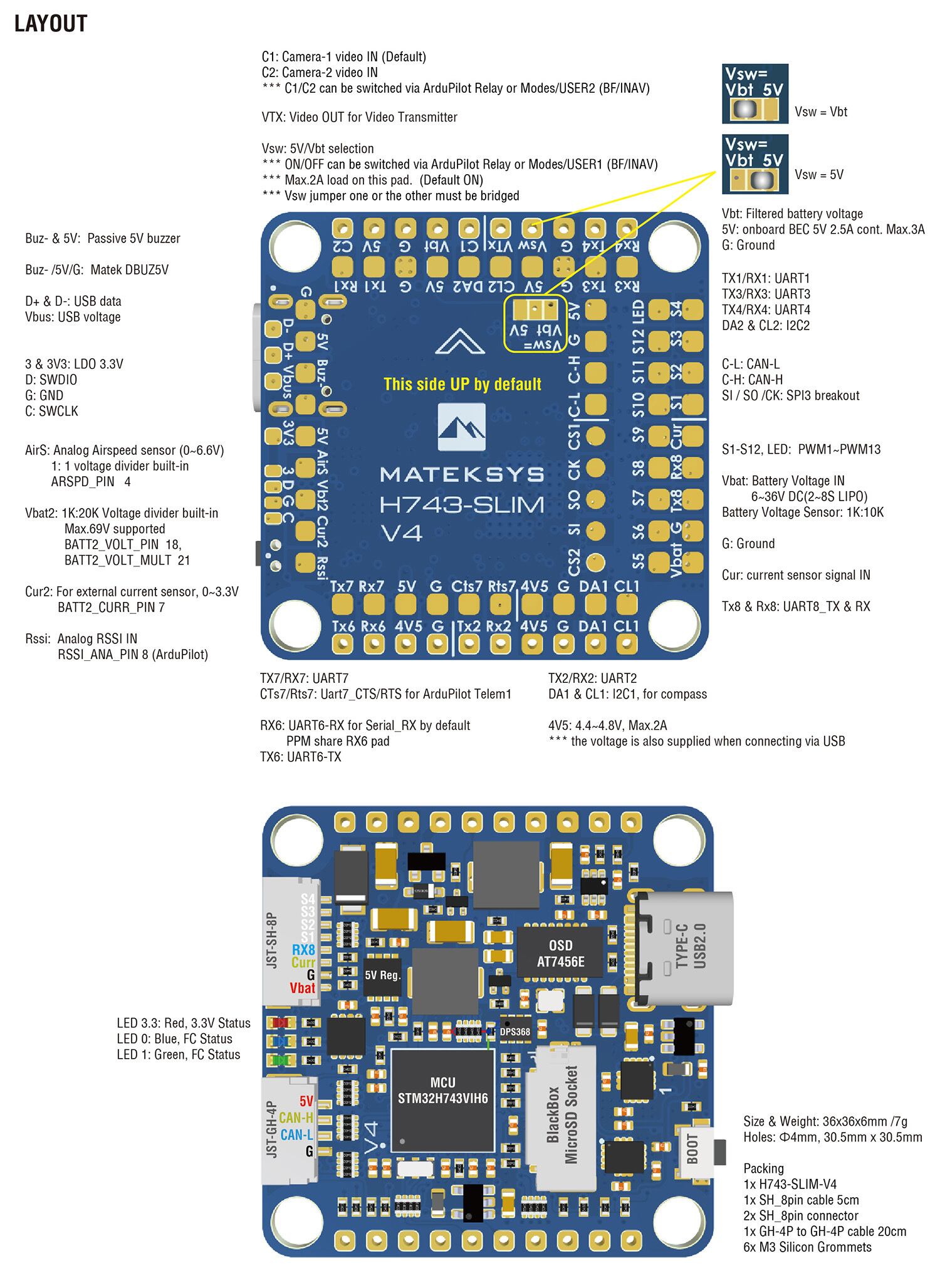

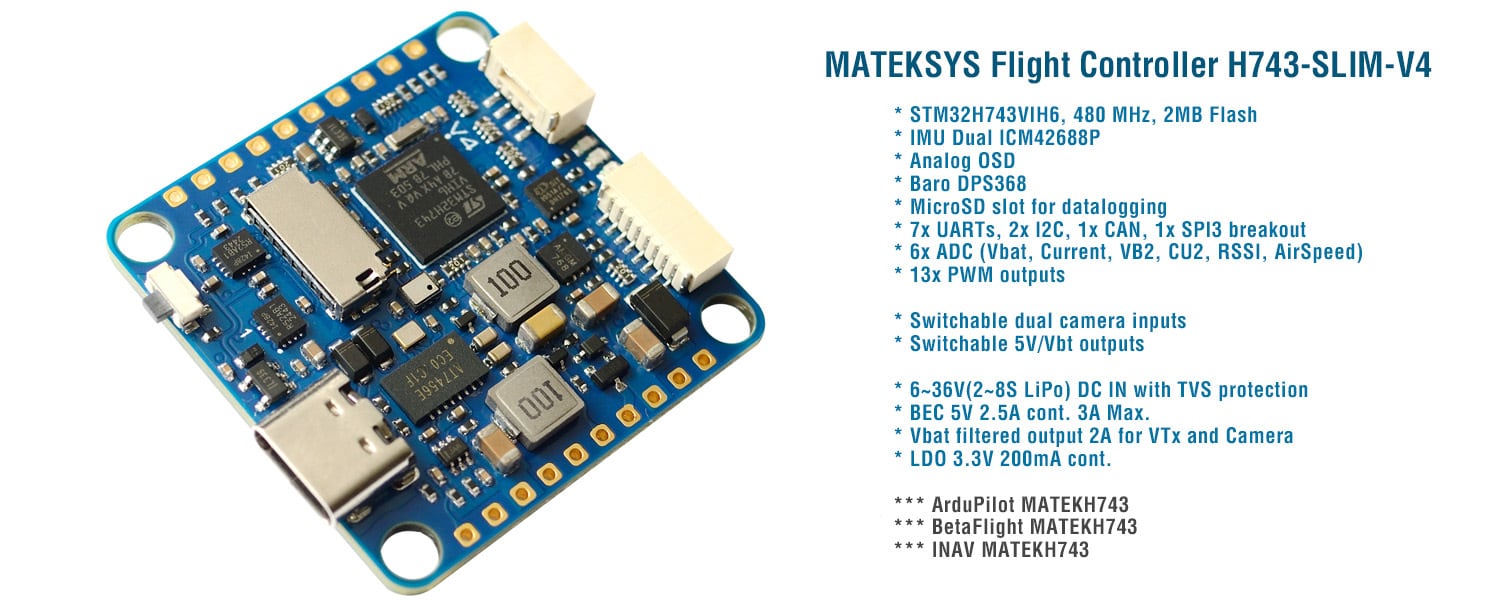

FC仕様
MCU: STM32H743VIH6、480MHz、1MB RAM、2MBフラッシュ
IMU: デュアルICM42688P
バロ：DPS368
OSD: AT7456E (SPI2)
ブラックボックス：MicroSDカードソケット
反転機能を内蔵した7つのUART（1、2、3、4、6、7、8）。
13個のPWM出力（「LED」パッドを含む）
I2Cポート×2
1x 缶
6つのADC（VBAT、電流、RSSI、アナログ対気速度、Vbat2、Cur2）
FCステータス表示用LED（青、赤）3個と3.3Vインジケーター（赤）
SPI3ブレークアウトボード×1
USB Type-C（USB2.0）
JST-SH1.0_8ピンコネクタ（Vbat/G/Curr/Rx8/S1/S2/S3/S4）×1

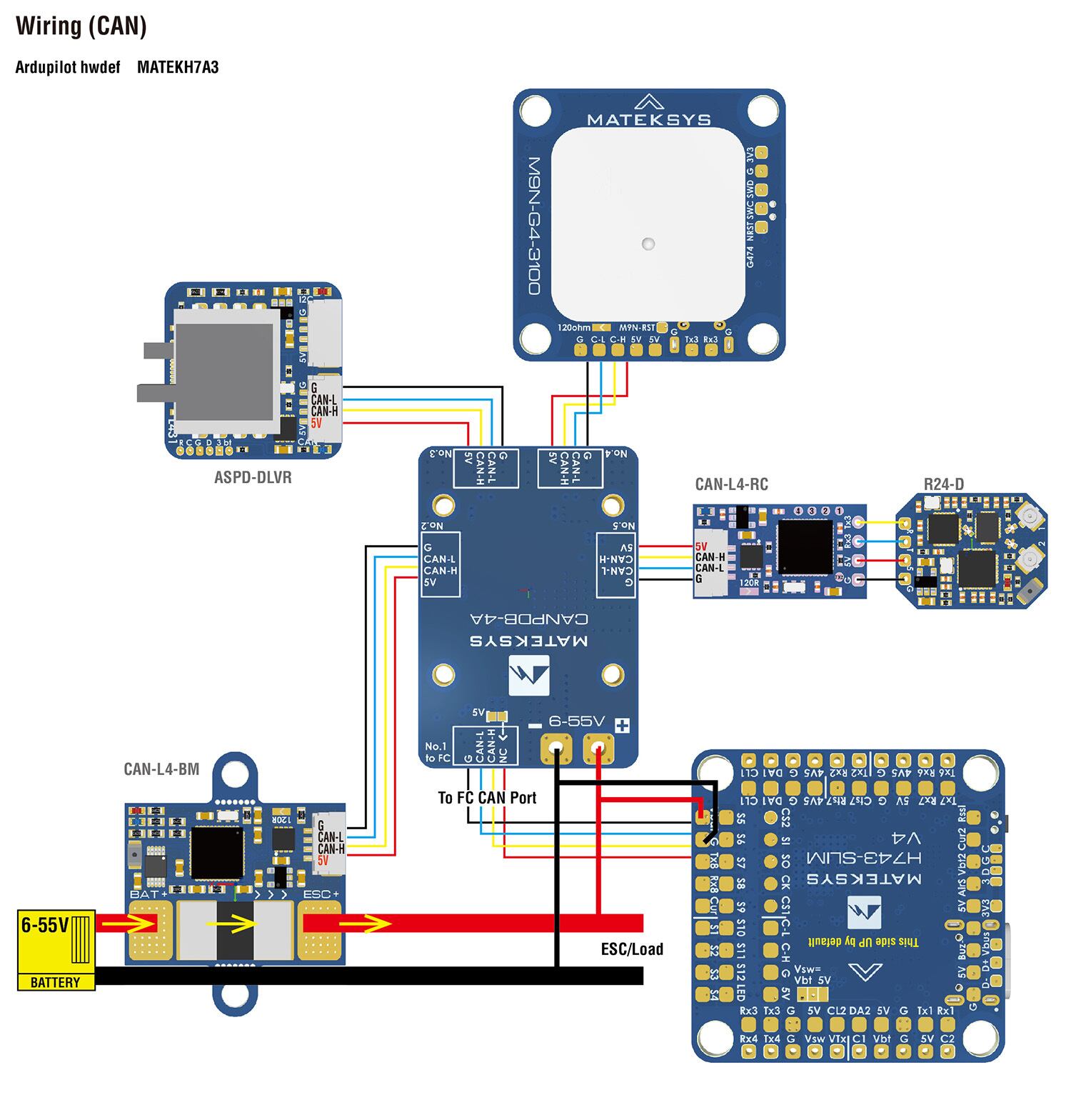

JST-GH1.25_4ピンコネクタ（5V/CAN-H/CAN-L/G）×1
デュアルカメラ入力スイッチ
5VまたはVbat(2A)フィルター付き電源ON/OFFスイッチ
DJI FPV OSDは、予備のUARTでサポートされます。
Vbat入力：6～36V（2～8S LiPo）、TVS保護機能付き
BEC：5V 2.5A連続（最大3A）
LDO 3.3V: 最大200mA
VBatフィルター付き出力2A（VTxおよびカメラ用）
電流センサーは内蔵されていません
ADC Vbat2パッドは最大69V（分圧比：1K:20K）をサポートします。
静止電力：Betaflight使用時200mA@5V、ArduPilot使用時150mA@5V

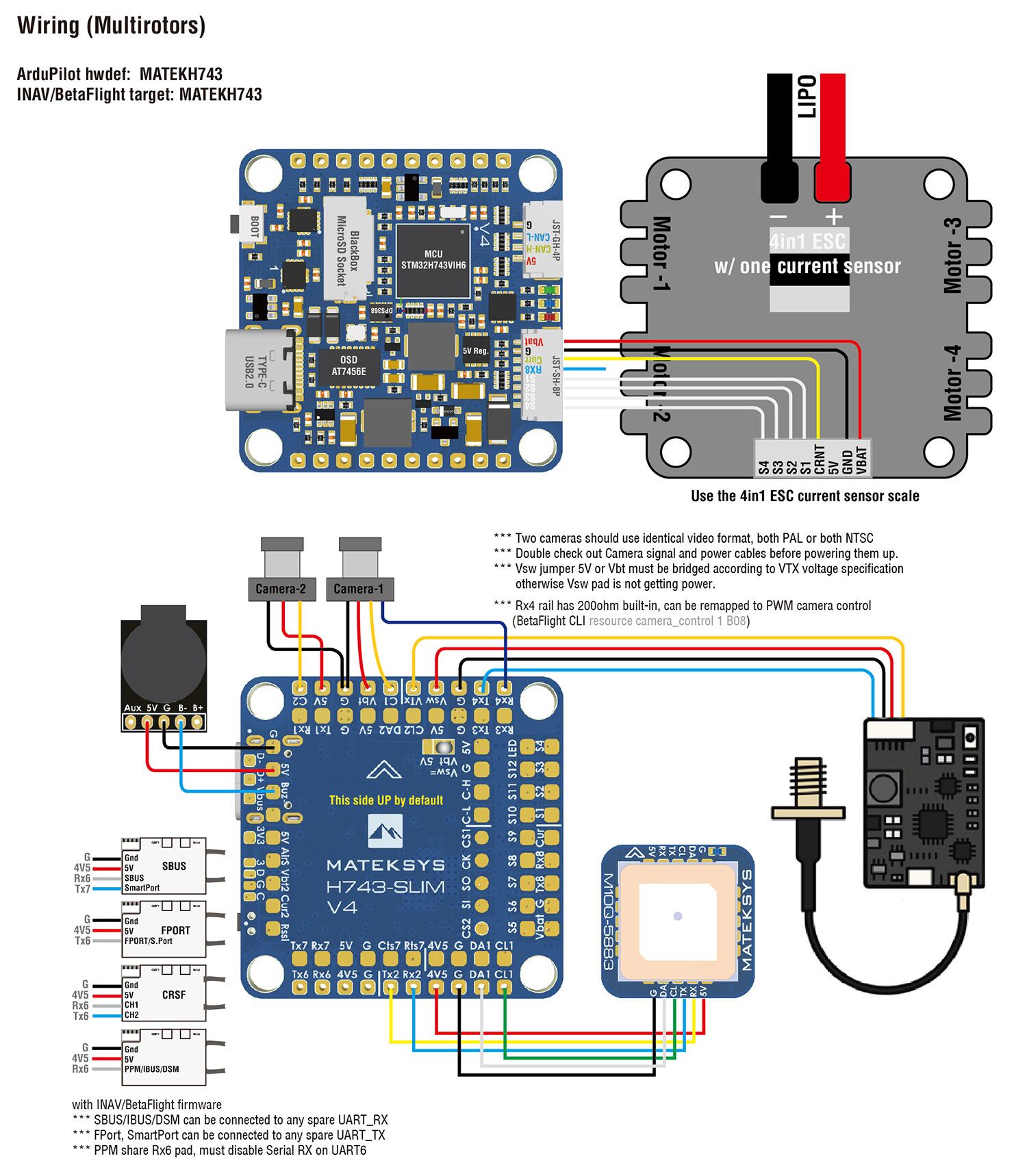

FCファームウェア
ArduPilot: MATEKH743
BetaFlight: MATEKH743
INAV: MATEKH743
取り付け：30.5 x 30.5mm、Φ4mm、グロメットΦ3mm付き
寸法：36 x 36 x 5 mm
重量：7g
内容物
H743-SLIM-V4 1個
シリコン製グロメット 6個 (M4～M3)
JST-SH1.0_8ピンケーブル（5cm）×1
JST-SH1.0_8ピンコネクタ×2
CANポート用JST-GH-4P-JST-GH-4Pケーブル（20cm）×1
arudupilotやINAVのマッピングについてはメーカーサイトを参照してください。
https://www.mateksys.com/?portfolio=h743-slim-v4#tab-id-6
