※チップ不足の影響でジャイロの種類がランダムとなります。
ICM42688/ICM42622/LSM6DSV16X/LSM 6DSK320X

重要なお知らせ:
1. 公式のBetaflightファームウェアではまだサポートされていないジャイロスコープもあります。
そのため公式のBetaflightファームウェアをフラッシュには十分注意を払ってください。
2. Matrix 1S 5IN1 FC IIはBETAFPV経由でカスタマイズされた開発ファームウェアを実行します。 https://master.app.betaflight.com/
3. OSDが起動できない場合は、以下の CLI コマンドを入力してください:
osd_displayport_device = MAX7456
vcd_video_system = NTSC
save


air65Ⅱシリーズに搭載のより衝突耐性を引き上げたレーサー特化型FCです。
ハードな飛行に耐えうるべくESC性能も強力かつ応答性の高いものへ大幅向上しています。
モーターコネクタを配した超軽量仕様のためはんだ付けが必要です。

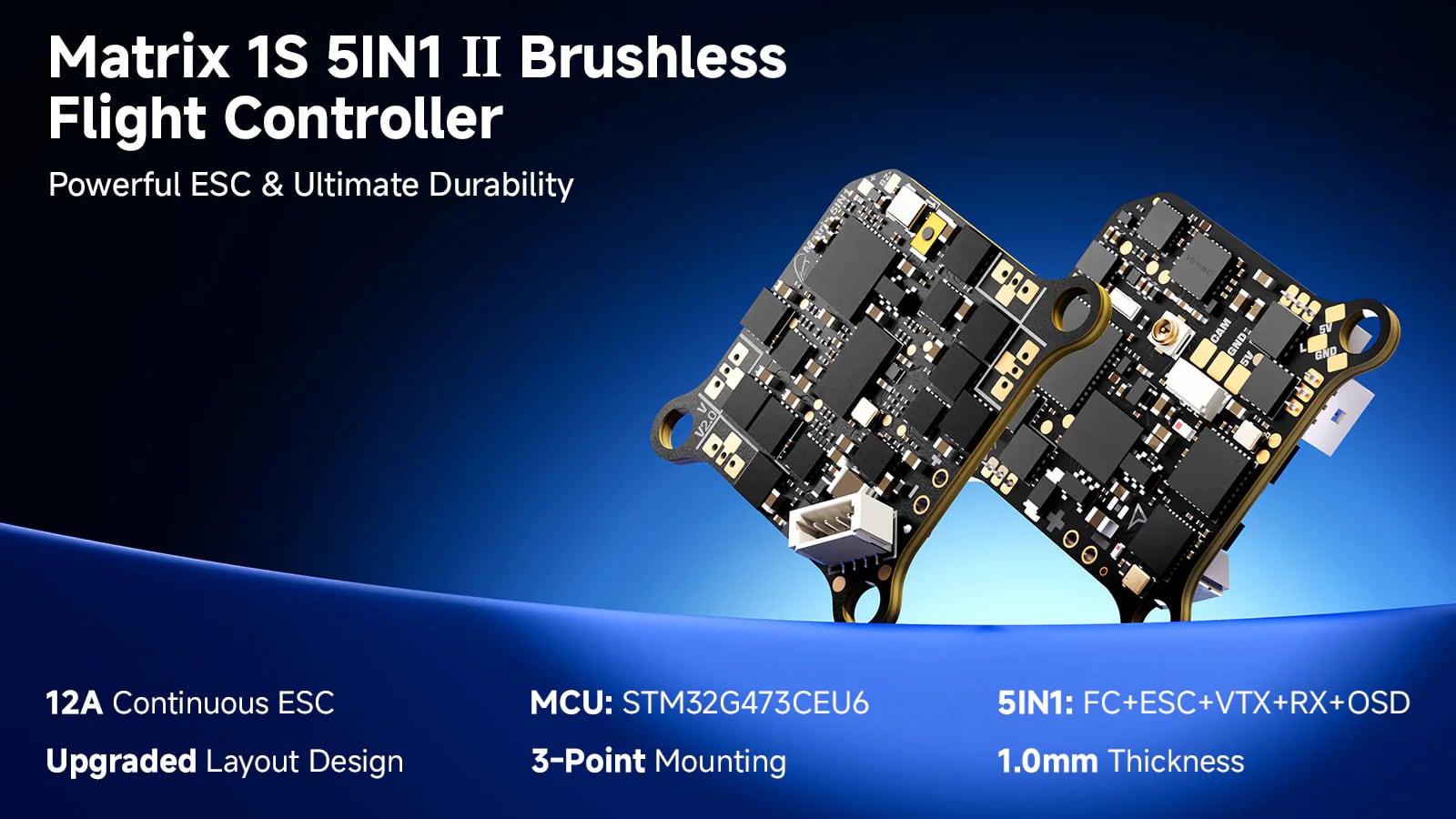

Matrix 1S 5IN1 II ブラシレスフライトコントローラーは、妥協を許さないパイロットのために設計された次世代フライトコントローラーです。
実績のあるオールインワン設計をベースに、性能と耐久性を大幅に向上させています。
12A連続出力ESCの圧倒的なパワー、3点マウントによる確実な耐衝撃性、そしてプラグアンドプレイとDIYバージョンの柔軟な組み立てオプションを体験してください。
これは、最も要求の厳しい1Sフープ機の製作に最適な、耐久性と高出力を兼ね備えたコアです。

注意
フライトコントローラーは製造上の欠陥については保証対象となります。ユーザーによる操作ミス、物理的な衝突による損傷、設置または分解時の損傷、改造、過電圧、電気火災、または水濡れに起因する問題は保証対象外です。
VTX出力：VTX出力が高いほど消費電力と発熱量が増え、飛行時間が短くなります。屋内での飛行時間を延ばすには、25～100mWの出力を使用してください。
VTXアンテナ：フライトコントローラーの電源を入れる前に、画像送信アンテナを接続して取り付けてください。または、焼損を防ぐため、送信電力を0に設定してください。

オールインワン統合：フライトコントローラー、ESC、OSD、シリアルELRS 2.4GHz受信機、および5.8GHz 400mW VTXを1つのコンパクトなユニットに統合しています。
アップグレードされた12A連続ESC：強力な推進力のために、12Aの連続電流（ピーク時18A）を供給します。
耐久性の向上：頑丈な3点マウントシステムと厚さ1.0mmのPCBを採用し、衝突時の衝撃を吸収して主要部品を保護します。
柔軟な組み立てオプション：あらゆるスキルレベルや重量の好みに合わせて、はんだ付け不要バージョンとはんだ付け必須バージョンの両方をご用意しています。より大きなはんだ付けパッドにより、より簡単で信頼性の高いカスタム配線が可能です。
高度なコアコンポーネント：精密なレースと複雑なフリースタイル操作のために、強力なG473プロセッサを中心に構築されています。
最適化されたレイアウト：洗練された部品配置により、耐久性と全体的な信頼性が向上します。

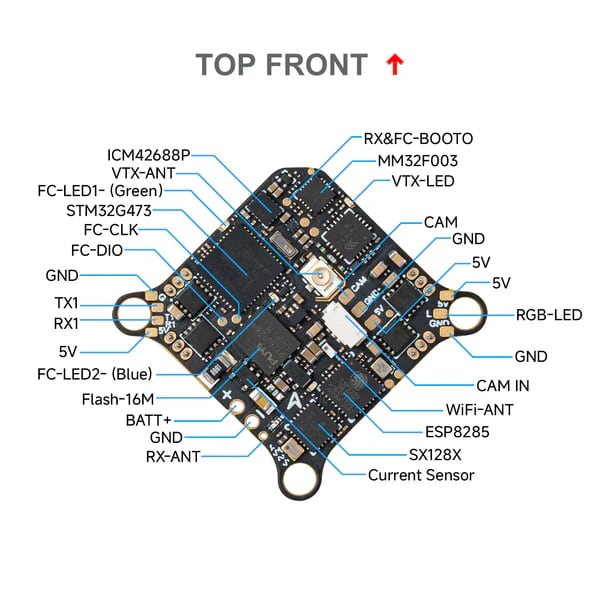

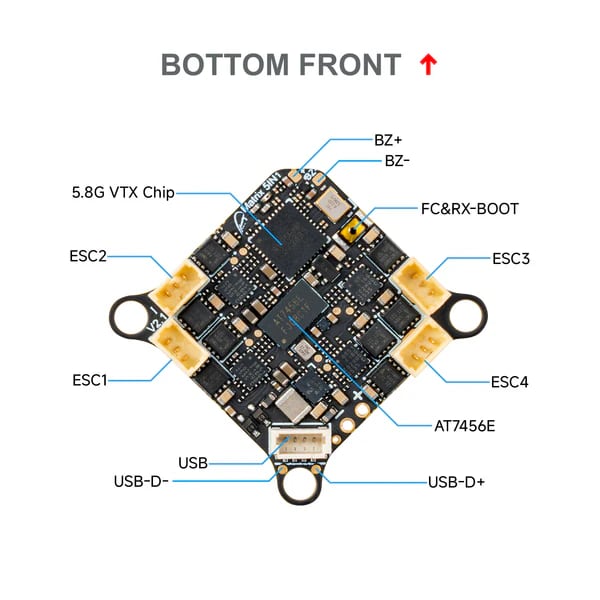

仕様
FC
MCU: STM32G473C EU6
ジャイロ：ICM42688P
ブラックボックスメモリ：16MB
センサー：電圧と電流
BEC: 5V、最大3A
UART: UART 1、UART 2 (VTX用)、UART 3 (RX用)、UART 4
BetaFlight OSD: AT7456E
ESC: 12A連続
RX:シリアルELRS 2.4GHz (V3.4.3)
VTX：5.8GHz、48チャンネル、最大400mW
FCファームウェア: Betaflight_4.5.3_BETAFPVG473_V2
USBポート：SH1.0-4ピン
バッテリーコネクタ：BT2.0
取り付け穴のサイズ：26mm x 26mm

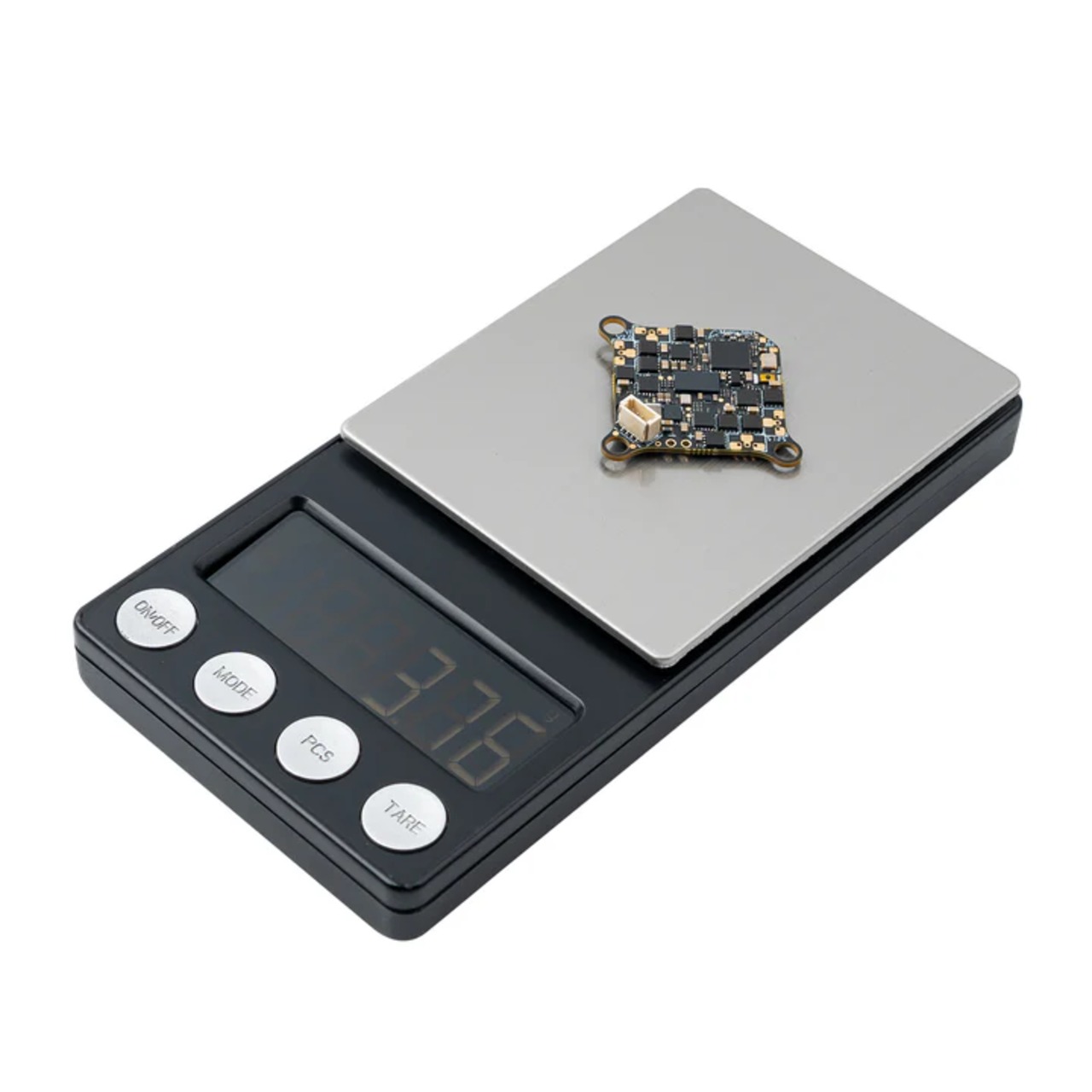

重量：3.7g
ESC
電源入力時間：1秒のみ
電流：連続12A、ピーク18A
ESCファームウェア：BB51 Bluejayファームウェア用A_X_5_96KHz_V0.19.hex
デジタル信号プロトコル：DShot300、DShot600
VTX
出力電力: 25/100/200/400/PIT
周波数：5.8GHz、48チャンネル、レースバンド：5658～5917MHz
チャンネルSEL：SmartAudio2.0
変調方式：FM
周波数制御：PLL
全高調波：最大-50dBm
周波数安定度：±100kHz（標準値）
周波数精度：±200kHz（標準値）
チャネル搬送波誤差：±1.5dB
アンテナポート：50Ω
動作温度：-10℃～80℃

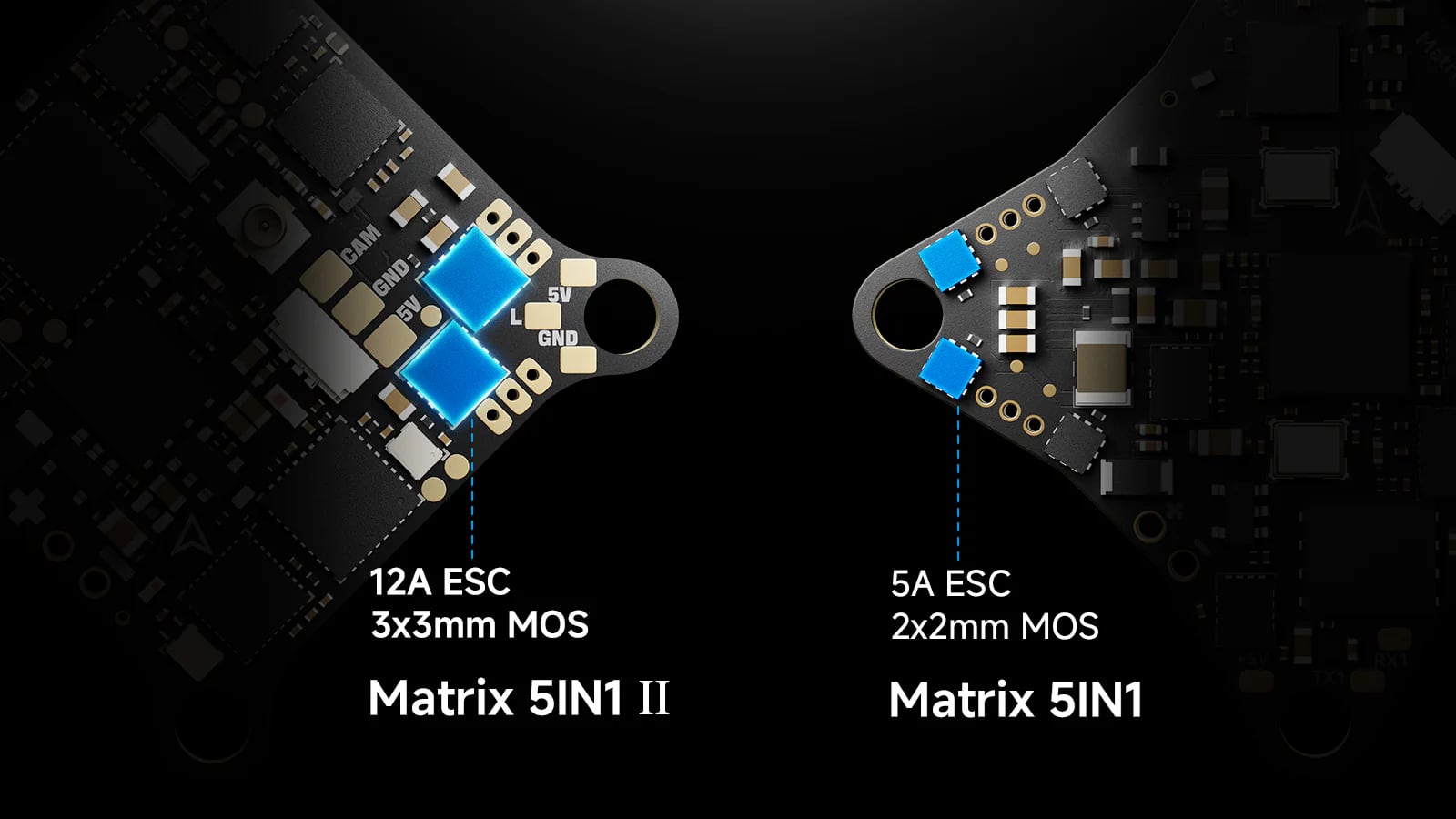

Matrix 5IN1 IIは、ESCが大幅に強化され、5Aから12A（ピーク時18A）の連続電流に対応できるようになりました。
これは、1Sウープの高いサージ電流要求を満たすためです。
この出力向上は、12個のMOSチューブを基板に直接統合し、厳格なテストを実施することで実現しました。
金メッキモーターコネクタとの組み合わせにより、優れた導電性と電力供給が確保され、より強力で応答性の高い推進力が得られます。

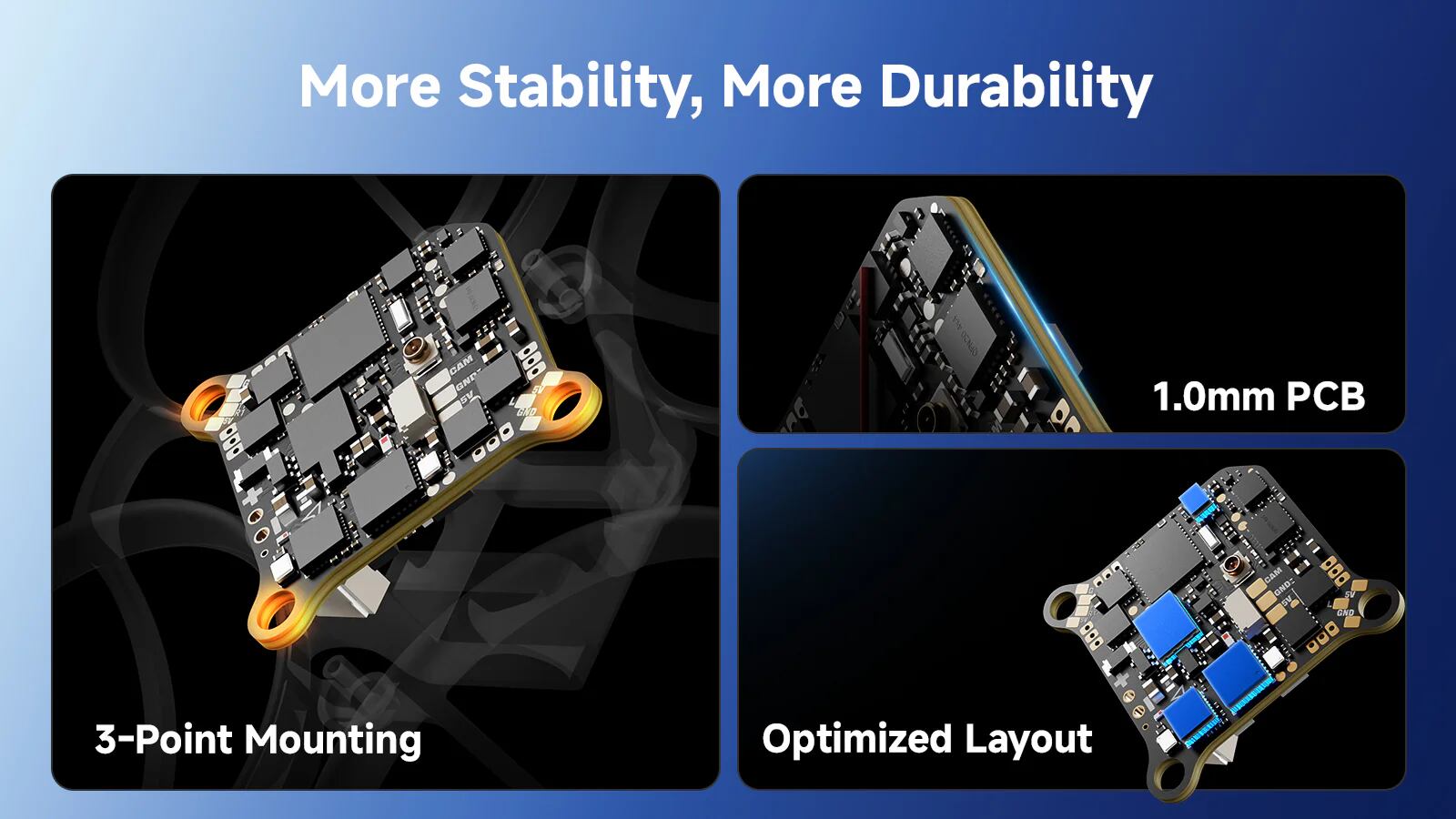

耐久性と衝突保護性能の向上
クラッシュ時の信頼性に関するユーザーからのフィードバックを受けて開発されたこのボードは、3点支持式マウントシステムを採用しています。
この設計により、衝撃時に重要な緩衝空間が確保され、主要部品へのストレスが軽減され、破損率が最大80%低減されます。
1.0mm厚のPCBと最適化された部品配置との組み合わせにより、Matrix 5IN1 IIは激しいクラッシュにも耐えられるように設計されています。

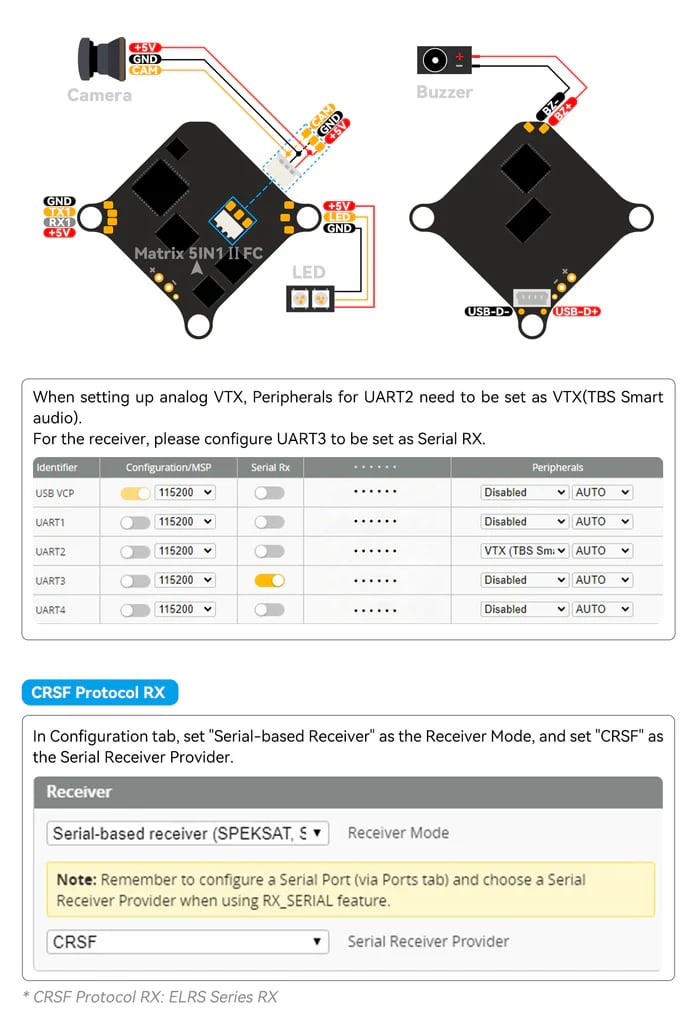

シリアルポート、統合型RXおよびVTXの使用方法
デフォルトでは、UART2はVTXに、UART3はRXに接続されていますのでご注意ください。
UART3を解放するには、抵抗を取り外してください。また、このフライトコントローラーには、外部CRSF/SBUS受信機、GPS、HD VTX、その他のシリアルデバイスに使用できる、フル機能のシリアルポートが2つ搭載されています。

推奨部品
ドローン：Air65 II、Air75 II、 Meteor65 Pro、 Meteor75 Pro
フレーム: Air65 チャンピオンフレーム、Air65 II フレーム、Air75 II フレーム、Meteor65 Proフレーム、Meteor75 Proフレーム
モーター:0702/0702SEモーター、0802/0802SEモーター、1102モーターズ
カメラ：C03マイクロカメラ

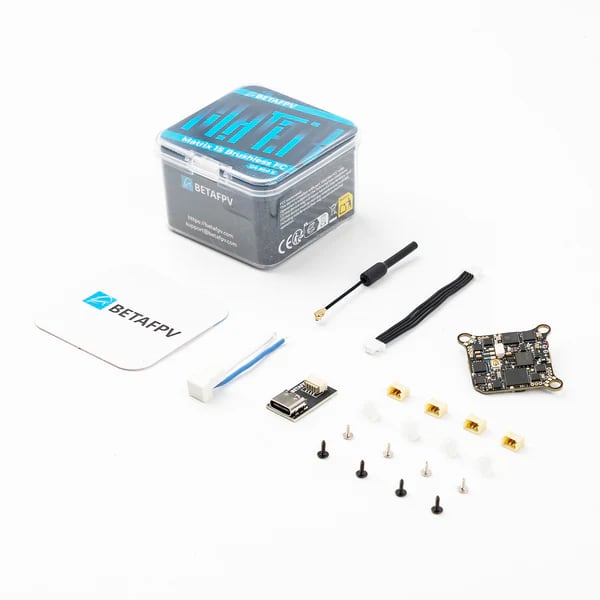

パッケージ
Matrix 1S 5IN1 II ブラシレスフライトコントローラー（はんだ付け不要バージョン）

1 * Matrix 1S 5IN1 II ブラシレスフライトコントローラー（はんだ付け不要バージョン）
1 * Type-C - SH1.0変換アダプタ
SH1.0-4ピンアダプターケーブル 1本
1 * 5.8Gアンテナ
M1.2*4セルフタッピングネジ 4本
M1.4*5セルフタッピングネジ 4本
衝撃吸収ボール 4個
