Matek Pwer Distribution Board w/BEC 5V&12V

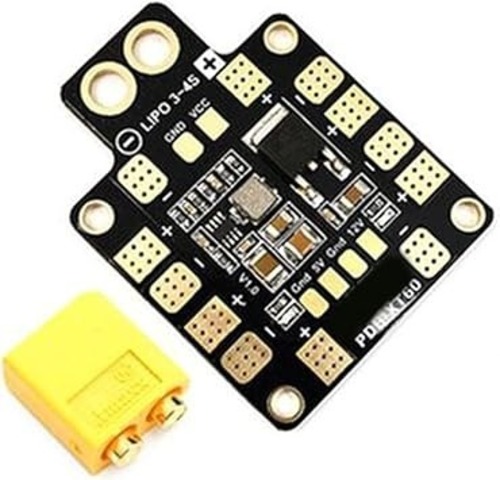

PDB-XT60 は、36*50mm および 4 層の PCB で可能な限り最高のパフォーマンスと信頼性を提供するように設計されています。
LiPo パックから 6 つの ESC に電力を分配するだけでなく、カメラ、サーボ、RC 受信機、フライト コントローラー、ビデオ トランスミッター、LED などに電力を供給するための同期および安定化 DC 5V 出力とリニア安定化 DC 12V を提供します。
LiPo パックを便利に接続するための XT60 ソケット。

概要:
-入力電圧範囲 (3S-4S LiPo 動作): 9 ～ 18V DC
-安定化5V および 12V 出力
-LED 電源インジケーター (5V および 12V 出力)
-6 つの ESC 出力 & 1 組の VCC/GND パッド
ESC 出力:
-連続電流: 25A*4または 15A*6
-ピーク電流 (10 秒/分): 30A*4 または 20A*6
BEC 5V 出力:
-RC レシーバー、フライト コントローラー、OSD、およびサーボ用に設計
-DC/DC 同期降圧レギュレータ。
-電圧: 5.0 +/- 0.1VDC
-連続電流: 2 アンペア (最大 2.5A 10 秒/分)
-出力リップル: 40mV (VIN=16V、VOut=5V@2A load)
-短絡耐性 (5 秒/分)
BEC 12V 出力:
-リニア レギュレーターを備えたビデオ TX または FPV カメラ用に設計されています。
-バッテリーは 4S LiPo (13 ～ 18V DC) である必要があります
-電圧: 12.0 +/- 0.3VDC
-連続電流: 500mA (最大 0.8A 5 秒/分)
-ショート- 回路耐性 (2 秒/分)
BEC 12V @ 3S LiPo
-出力電圧 = 3S LiPo 電圧 -1V
物理的:
-寸法: 36 x 50 x 4mm（XT60なし）
・取付寸法：30.5×30.5mm、Φ3mm
・重量：7.5g（XT60なし）、11g（XT60あり）

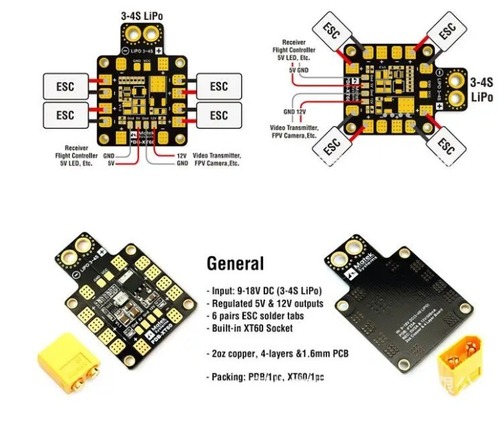

特長：
2オンス銅、4層&1.6mm PCB。
内蔵XT60ソケット
合計6ペアのESCはんだタブはHまたはXタイプのフレームに適合 5Vおよび12V出力LEDインジケータおよび短絡耐性
