HDZero Halo mini FC MPU6000

※ESCピン配列を確認の上接続ください。

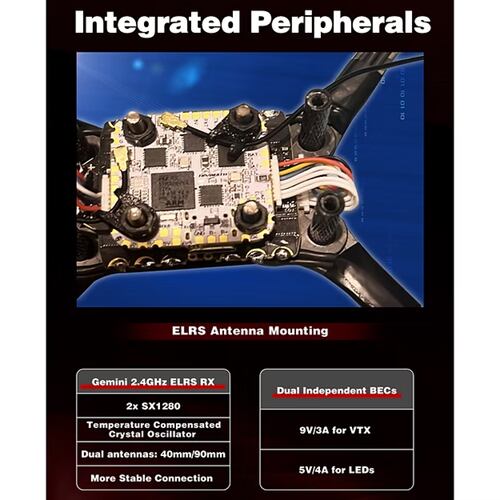

HDZero Halo は、H743 MCU を搭載したコンパクトで高性能なフライト コントローラーで、要求の厳しい FPV アプリケーションに堅牢な計算機能を提供します。
真のダイバーシティ ExpressLRS (ELRS) 受信機を統合し、2 つの周波数で 2 つの受信機を使用して ELRS 受信を大幅に強化する Gemini モードをサポートします。
この高度な機能により、優れたリンク安定性が保証されるため、競争力のあるパイロットにとって最適な選択肢となります。

信頼性をさらに高めるために、Halo フライト コントローラーには TXCO (温度制御水晶発振器) が搭載されており、高温環境でも一貫した ELRS RX パフォーマンスが確保されます。
このレベルの精度は、過酷な状況でも安定した接続を維持するために不可欠です。

統合された ELRS RX は、クワッドの組み立てを簡素化するだけでなく、コスト効率の高いソリューションも提供します。
この組み合わせは、ELRS 受信機とフライト コントローラーを個別に購入する場合に比べて大幅な節約になります。

さらに、Halo フライト コントローラーには、ビデオ トランスミッター用の切り替え可能な 9V/3A BEC 出力と、LED ストリップやその他の周辺機器用の 5V/4A 出力が含まれています。
設計により LED ストリップの配線が合理化され、アドレス指定可能な LED のルーティングを簡素化しながら、均一な単色照明用の並列 LED ストリップを簡単に接続できます。

デジタル ビデオ システム用に設計された Halo は、アナログ OSD チップを省き、コストを削減してスペースを節約します。
この製品は、HDZero Race v3 VTX を薄型に積み重ねられるように特別に設計されており、耐久性がありコンパクトな積み重ね高さを実現しています。
この最適化により、優れたパフォーマンスを維持しながら、安全でスペース効率の高い構築が保証されます。

はんだ付け不要の設計には、専用の ESC 接続ソケット (4A 定格ケーブルが付属) とデジタル VTX への簡単な接続が備わっており、現場での素早い交換と手間のかからない組み立てが可能です。

HDZero Halo は、Gemini モードのサポート、TXCO 強化 ELRS 受信、薄型 HDZero Race v3 VTX スタッキング、コスト効率に優れ、最高レベルのパフォーマンス、信頼性、洗練された耐久性のある構造を求める FPV レーサーやフリースタイル パイロットにとって究極のフライト コントローラーです。

仕様
フライトコントローラー
CPU: STM32H743 (480MHz)
ジャイロ: MPU6000
BEC出力: DC 5V/4A, DC 9V/3A, DC 4.5V/0.5A
ブラックボックス:16MBフラッシュメモリ
I2C パッド:はい
UART パッド:TX2/RX2、TX7/RX7、TX8/RX8
ESCテレメトリ:RX4
VTX MSP UART:TX5/RX5
DJI HDL: RX3
ブザーパッド:はい
LEDストリップ: 並列または直列
USB: タイプC
アナログOSD: いいえ
FCファームウェア: ベータフライト: HDZERO_HALO

ELRS 受信機
チップセット: ESP32 + SX1280 x 2
FC UART: TX1/RX1
真の多様性RX: はい
無線周波数:2.4GHz
最大送信RF電力:10mW
アンテナインターフェース: 2xU.FL
ELRS ファームウェア: HDZero Halo FC 2.4G ジェミニ RX

寸法
電源3S～8S
サイズ 29x30.5mm、20x20 M4 取り付け穴付き
ESC、HDZero、その他のデジタルVTX専用のソケット

含まれるもの
- HDZero Halo FC x 1
- ゴムグロメット(6.6mm) 5個
- ゴムグロメット(8.0mm) 5個
- ELRS Tシャープショートアンテナ（40mm）×1
- ELRS Tシャープロングアンテナ（90mm）×1
- ELRSアンテナストレイン×2
- ESCケーブル（8ピンSH1.0、30mm）×1
- 8ピンSH1.0コネクタ×1
